Nhà Sản phẩmYếu tố kẹp trục515mm OD 410kN.m Khớp nối không khóa Loại khớp nối mở rộng

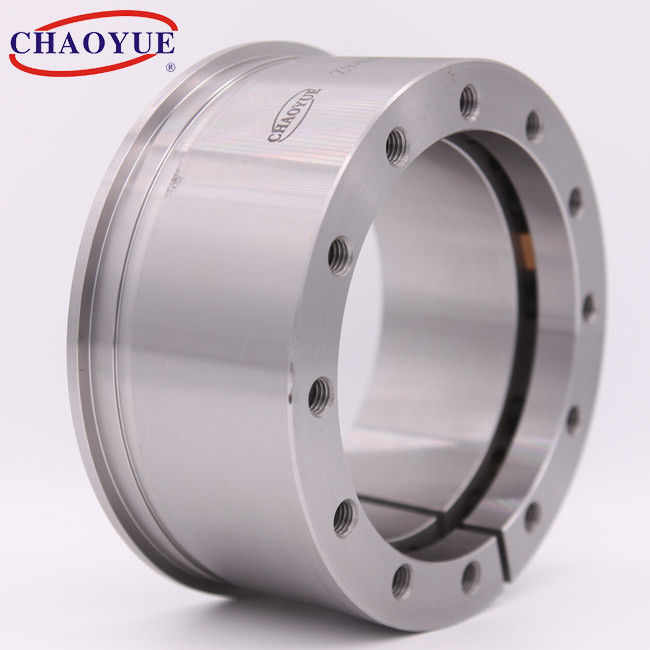

515mm OD 410kN.m Keyless Coupling Sleeve Type Expansion Joint

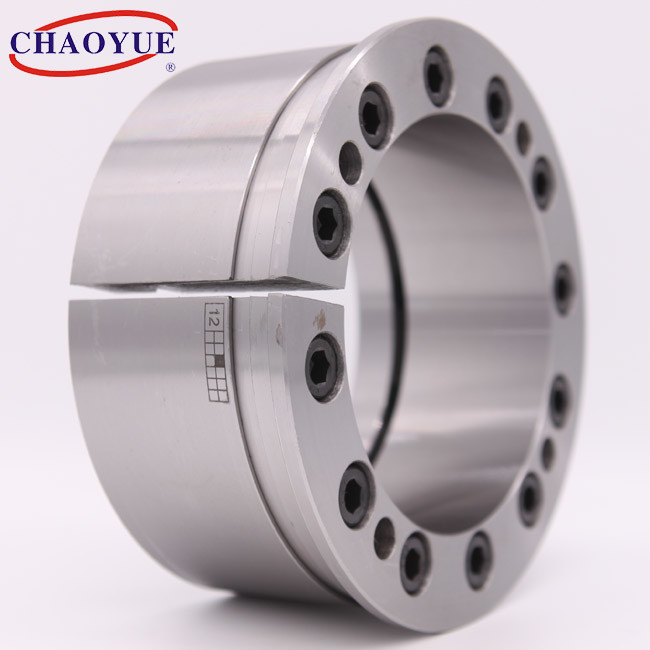

515mm OD 410kN.m Keyless Coupling Sleeve Type Expansion Joint

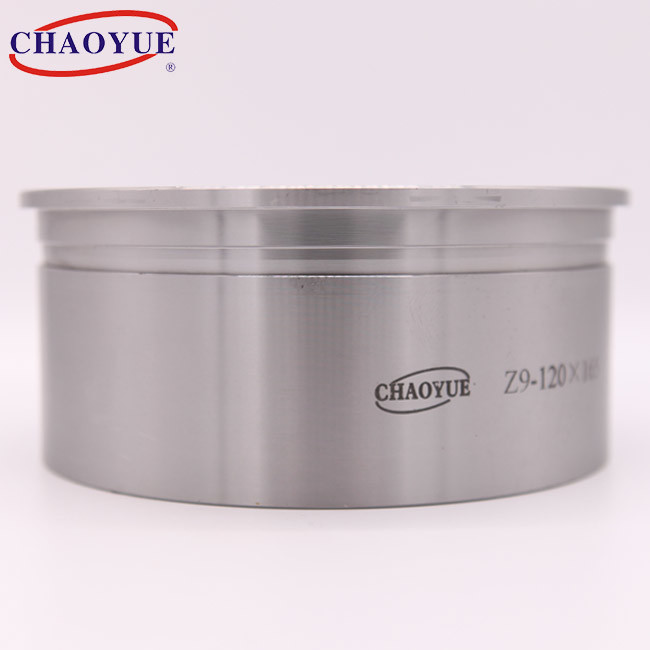

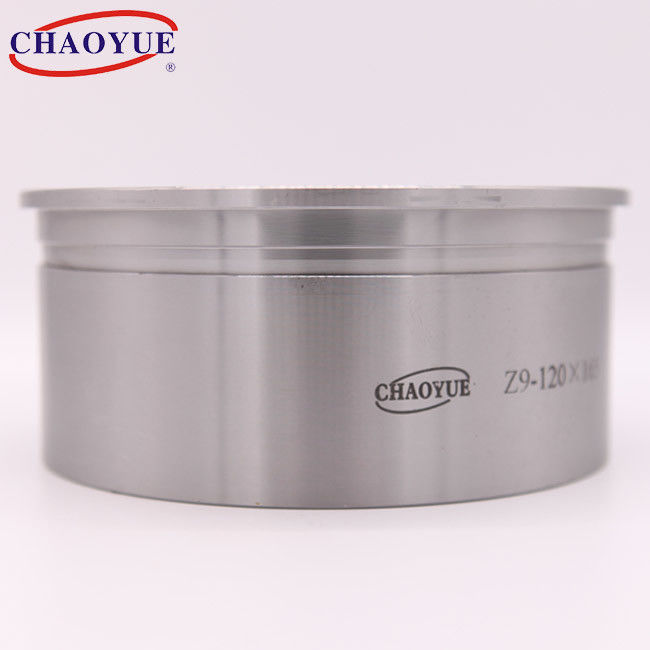

515mm OD 410kN.m Keyless Coupling Sleeve Type Expansion Joint 515mm OD 410kN.m Keyless Coupling Sleeve Type Expansion Joint 515mm OD 410kN.m Keyless Coupling Sleeve Type Expansion Joint 515mm OD 410kN.m Keyless Coupling Sleeve Type Expansion Joint

515mm OD 410kN.m Khớp nối không khóa Loại khớp nối mở rộng

Thông tin chi tiết sản phẩm:
Nguồn gốc: Thiểm Tây, Trung Quốc
Hàng hiệu: CHAOYUE
Số mô hình: Z9A
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 chiếc
Giá bán: USD 35.00 - 950.00 / pc
chi tiết đóng gói: Hộp carton hoặc hộp gỗ tùy thuộc vào kích thước của sản phẩm
Thời gian giao hàng: 1 - 3 tuần
Điều khoản thanh toán: T / T
Khả năng cung cấp: 500 chiếc mỗi tháng
Liên hệ với bây giờ

Thông tin chi tiết
Đường kính trong: 100 - 420 mm Đường kính ngoài: 145 - 515 mm
Độ dày: 66 - 149 mm Mô-men xoắn: 9,6 - 410 kN.m
chớp: M10 - M22 Cân nặng: 4,3 - 75,4 kg
Làm nổi bật:

Khớp nối không chìa 410kN.m

,

khớp nối không chìa 515mm OD

,

khớp nối mở rộng kiểu tay áo 410kN.m

Mô tả sản phẩm

Máy dệt Z9A 45 # Bộ khóa điện trục kẹp



515mm OD 410kN.m Khớp nối không khóa Loại khớp nối mở rộng 0





515mm OD 410kN.m Khớp nối không khóa Loại khớp nối mở rộng 1



Kích thước cơ bản [mm] Chớp Tải trọng định mức Áp lực lên trục
N / mm2		 Áp lực lên Trung tâm
N / mm2		 Mô-men xoắn của bu lông siết chặt
[Nm]		 Cân nặng
[Kilôgam]
d D L L1 e B d1 n Lực dọc trục
[kN]		 Toruqe
[kN.m]
100 145 66 45 5 65 M10 10 192 9,6 102 70 83 4.3
110 155 66 45 5 65 M10 12 197 10,5 93 66 83 4,7
120 165 66 45 5 65 M10 12 216 13 96 70 83 5
130 180 75 54 6 72 M12 12 287 17,8 100 78 145 6.9
140 190 75 54 6 72 M12 12 287 20,2 94 69 145 7.2
150 200 75 54 6 72 M12 12 287 21,6 88 66 145 7.8
160 210 75 54 6 72 M12 15 360 28.8 101 77 145 8.2
170 225 75 54 6 72 M12 16 383 32,6 101 76 145 9,6
180 235 75 54 6 72 M12 18 431 38.8 108 82 145 10.1
190 250 84 59 6 81 M14 15 493 46.8 106 80 230 14.3
200 260 84 59 6 81 M14 16 526 52,8 100 77 230 13,8
220 285 84 59 6 81 M16 14 640 70 119 92 355 16.3
240 305 102 76 7 98 M16 16 731 88 96 75 355 21.3
260 325 102 76 7 98 M16 18 822 107 103 82 355 22.8
280 355 110 84 số 8 106 M16 20 910 128 96 75 355 30.3
300 375 110 84 số 8 106 M16 22 1000 151 99 79 355 33
320 405 132 99 số 8 125 M20 18 1280 206 101 80 690 47,8
340 425 132 99 số 8 125 M20 20 1420 242 106 85 690 49,7
360 455 149 110 số 8 140 M22 20 1770 319 113 89 930 66,2
380 475 149 110 số 8 140 M22 20 1770 337 109 87 930 69,7
400 485 149 110 số 8 140 M22 20 1770 355 101 83 930 71,7
420 515 149 110 số 8 140 M22 22 1980 410 107 87 930 75.4
