Nhà Sản phẩmYếu tố kẹp trục100mm Đường kính bên trong M12 Bộ phận kẹp trục bu lông Z9 Tiêu chuẩn

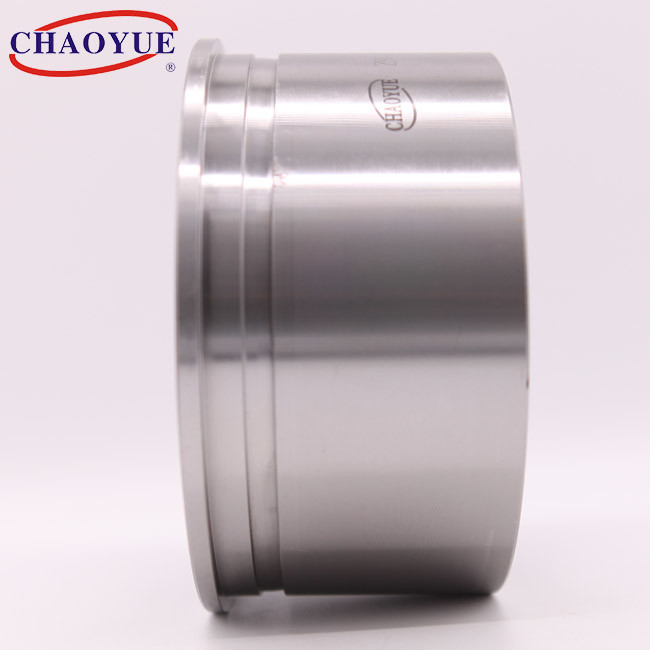

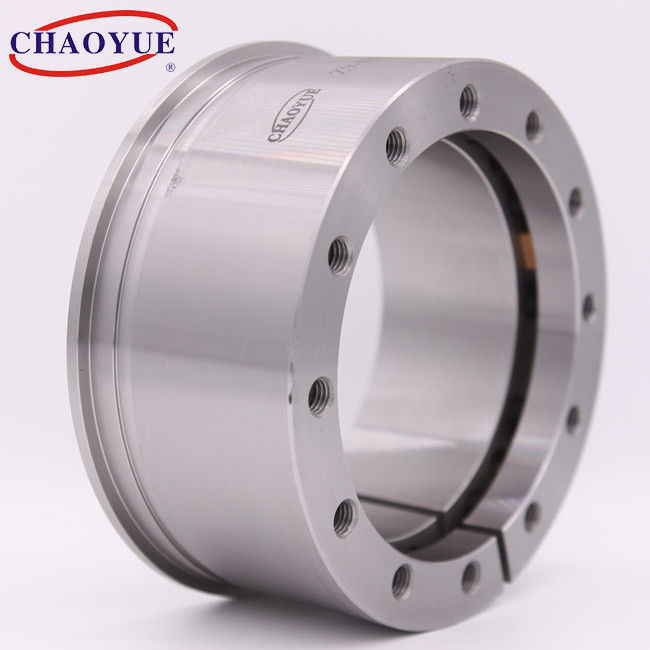

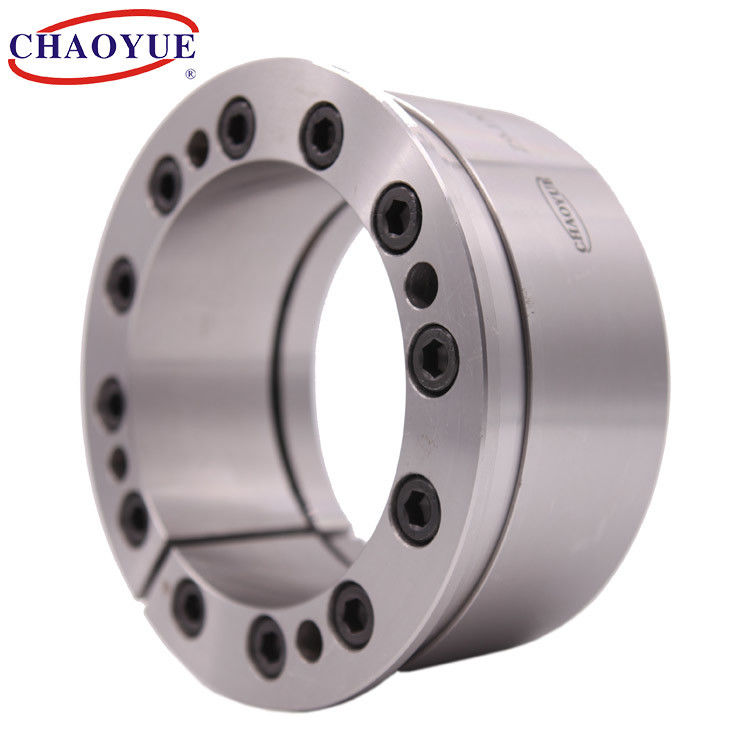

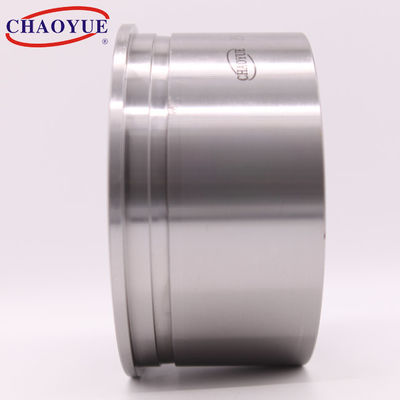

100mm Inner Diameter M12 Bolt Shaft Clamping Elements Z9 Standard
100mm Inner Diameter M12 Bolt Shaft Clamping Elements Z9 Standard 100mm Inner Diameter M12 Bolt Shaft Clamping Elements Z9 Standard 100mm Inner Diameter M12 Bolt Shaft Clamping Elements Z9 Standard

100mm Đường kính bên trong M12 Bộ phận kẹp trục bu lông Z9 Tiêu chuẩn

Thông tin chi tiết sản phẩm:
Nguồn gốc: Thiểm Tây, Trung Quốc
Hàng hiệu: CHAOYUE
Số mô hình: Z9
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 chiếc
Giá bán: USD 35.00 - 950.00 / pc
chi tiết đóng gói: Hộp carton hoặc hộp gỗ tùy thuộc vào kích thước của sản phẩm
Thời gian giao hàng: 1 - 3 tuần
Điều khoản thanh toán: T / T
Khả năng cung cấp: 500 chiếc mỗi tháng
Liên hệ với bây giờ

Thông tin chi tiết
Đường kính trong: 100 - 420 mm Đường kính ngoài: 145 - 515 mm
Độ dày: 75 - 159 mm Mô-men xoắn: 9,6 - 410 kN.m
chớp: M12 - M22 Cân nặng: 4,7 - 82 kg
Làm nổi bật:

Phần tử kẹp trục đường kính trong 100mm

,

Phần tử kẹp trục bu lông m12

,

khớp nối trục kẹp đường kính trong 100mm

Mô tả sản phẩm

Thiết bị khóa đĩa co trục không cần chìa khóa tiêu chuẩn Z9



100mm Đường kính bên trong M12 Bộ phận kẹp trục bu lông Z9 Tiêu chuẩn 0



Gắn ví dụ



100mm Đường kính bên trong M12 Bộ phận kẹp trục bu lông Z9 Tiêu chuẩn 1



Kích thước cơ bản [mm] Chớp Tải trọng định mức Áp lực lên trục
N / mm2		 Áp lực lên Trung tâm
N / mm2		 Mô-men xoắn của bu lông siết chặt
[Nm]		 Cân nặng
[Kilôgam]
d D L L1 e B d1 n Lực dọc trục
[kN]		 Toruqe
[kN.m]
100 145 75 54 5 65 M12 số 8 192 9,6 102 70 145 4,7
110 155 75 54 5 65 M12 số 8 197 10,5 93 66 145 5.1
120 165 75 54 5 65 M12 9 216 13 96 70 145 5.5
130 180 84 63 6 72 M12 12 287 17,8 100 78 145 7,5
140 190 84 63 6 72 M12 12 287 20,2 94 69 145 7.9
150 200 84 63 6 72 M12 12 287 21,6 88 66 145 8,4
160 210 84 63 6 72 M12 15 360 28.8 101 77 145 8.9
170 225 84 63 6 72 M12 16 383 32,6 101 76 145 10,5
180 235 84 63 6 72 M12 18 431 38.8 108 82 145 11
190 250 96 69 6 81 M14 15 493 46.8 106 80 230 14.3
200 260 94 69 6 81 M14 16 526 52,8 100 77 230 15
220 285 94 69 6 81 M16 14 640 70 119 92 355 17,8
240 305 112 86 7 98 M16 16 731 88 96 75 355 23,2
260 325 112 86 7 98 M16 18 822 107 103 82 355 24.8
280 355 120 94 số 8 106 M16 20 910 128 96 75 355 33
300 375 120 94 số 8 106 M16 22 1000 151 99 79 355 36
320 405 142 109 số 8 125 M20 18 1280 206 101 80 690 52
340 425 142 109 số 8 125 M20 20 1420 242 106 85 690 54
360 455 159 120 số 8 140 M22 20 1770 319 113 89 930 72
380 475 159 120 số 8 140 M22 20 1770 337 109 87 930 75
400 485 159 120 số 8 140 M22 20 1770 355 101 83 930 78
420 515 159 120 số 8 140 M22 22 1980 410 107 87 930 82
