Nhà Sản phẩmYếu tố kẹp trụcZ10 Độ dày 15mm M5 Bộ phận kẹp trục bu lông M5 Kẹp cổ áo trục
Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp
Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp Z10 Thickness 15mm M5 Bolt Shaft Clamping Elements Shaft Collar Clamp

Z10 Độ dày 15mm M5 Bộ phận kẹp trục bu lông M5 Kẹp cổ áo trục

Thông tin chi tiết sản phẩm:
Nguồn gốc: Thiểm Tây, Trung Quốc
Hàng hiệu: CHAOYUE
Số mô hình: Z10
Thanh toán:
Số lượng đặt hàng tối thiểu: 10 chiếc
Giá bán: USD 5.00 - 30.00 / pc
chi tiết đóng gói: Hộp carton hoặc hộp gỗ tùy thuộc vào kích thước của sản phẩm
Thời gian giao hàng: 1 - 3 tuần
Điều khoản thanh toán: T / T
Khả năng cung cấp: 1000 chiếc mỗi tháng
Liên hệ với bây giờ

Thông tin chi tiết
Đường kính trong: 12-90 mm Đường kính ngoài: 32 - 155 mm
Độ dày: 11 - 38 mm Mô-men xoắn: 0,038 - 7,2 kN.m
chớp: M5 - M8 Cân nặng: 0,06 - 3,3 kg
Làm nổi bật:

Độ dày 15mm Bộ phận kẹp trục

,

Bộ phận kẹp trục bu lông m5

,

Độ dày 15mm kẹp cổ trục

Mô tả sản phẩm

Kích thước lỗ Z10 12mm đến 90mm Lắp ráp khóa trục không chìa tiêu chuẩn

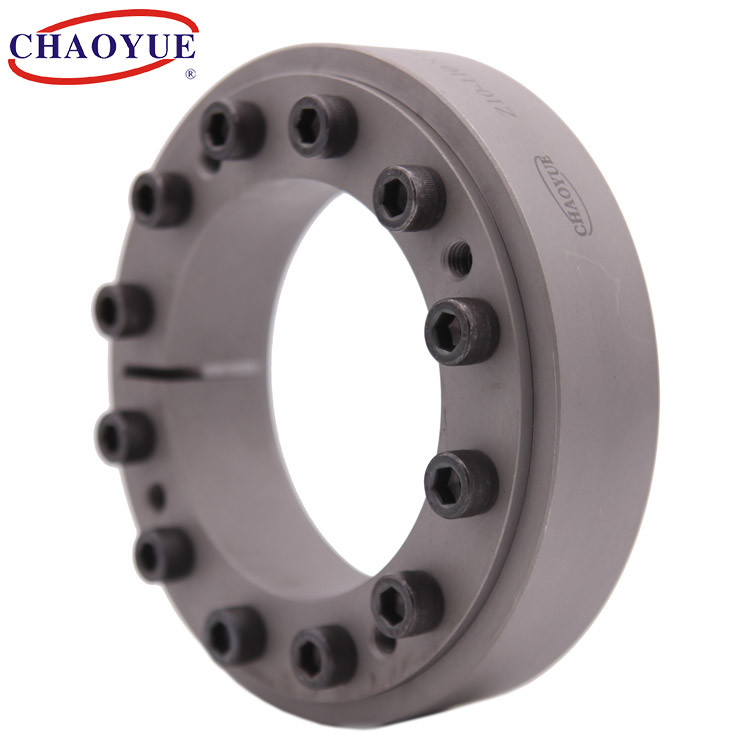

Z10 Độ dày 15mm M5 Bộ phận kẹp trục bu lông M5 Kẹp cổ áo trục 0





Gắn ví dụ

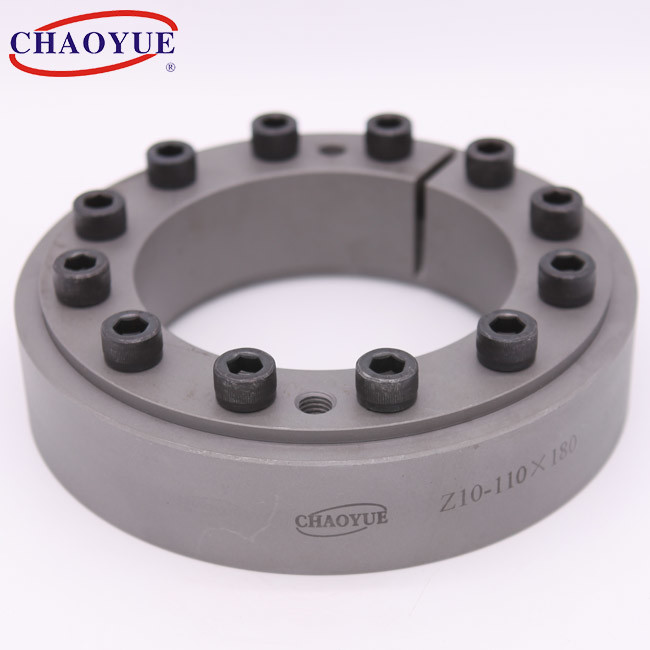

Z10 Độ dày 15mm M5 Bộ phận kẹp trục bu lông M5 Kẹp cổ áo trục 1





Kích thước cơ bản [mm] Chớp Tải trọng định mức Mô-men xoắn của bu lông siết chặt
[Nm]		 Cân nặng
[Kilôgam]
d D dw L H e d1 Lực dọc trục
[kN]		 Toruqe
[kN.m]
12 32 10 9 11 1 M5 số 8 0,038 5 0,06
14 37 12 9 11 1 M5 9 0,052 5 0,08
16 41 14 12 15 1,5 M5 13 0,09 5 0,12
18 44 15 12 15 1,5 M5 10 0,08 5 0,12
18 44 16 12 15 1,5 M5 14 0,112 5 0,12
20 47 17 12 15 1,5 M5 16 0,14 5 0,15
20 47 18 12 15 1,5 M5 20 0,184 5 0,15
24 50 19 14 18 2 M5 17 0,16 5 0,2
24 50 20 14 18 2 M5 20 0,2 5 0,2
24 50 22 14 18 2 M5 25 0,28 5 0,3
30 60 24 16 20 2 M5 23 0,28 5 0,3
30 60 25 16 20 2 M5 25 0,32 5 0,3
30 60 26 16 20 2 M5 27 0,36 5 0,3
36 72 28 18 22 2 M6 37 0,55 12 0,4
36 72 30 18 22 2 M6 43 0,68 12 0,4
36 72 31 18 22 2 M6 46 0,74 12 0,4
44 80 34 20 24 2 M6 41 0,7 12 0,6
44 80 35 20 24 2 M6 44 0,77 12 0,6
44 80 36 20 24 2 M6 47 0,85 12 0,6
50 90 38 22 26 2,5 M6 55 1.1 12 0,8
50 90 40 22 26 2,5 M6 64 1,32 12 0,8
50 90 42 22 26 2,5 M6 72 1.54 12 0,8
55 100 42 23 29 3 M6 54 1.13 12 1.1
55 100 45 23 29 3 M6 66 1,5 12 1.1
55 100 48 23 29 3 M6 77 1,85 12 1.1
62 110 48 23 29 3 M6 69 1,6 12 1,3
62 110 50 23 29 3 M6 77 1,92 12 1,3
62 110 52 23 29 3 M6 84 2,17 12 1,3
68 115 50 23 29 3 M6 73 1,8 12 1,4
68 115 55 23 29 3 M6 90 2,44 12 1,4
68 115 60 23 29 3 M6 103 3.1 12 1,4
75 138 55 25 31 4 M8 97 2,7 29 1,7
75 138 60 25 31 4 M8 117 3.52 29 1,7
75 138 65 25 31 4 M8 133 4.3 29 1,7
80 145 60 25 31 4 M8 108 3,25 29 1,9
80 145 65 25 31 4 M8 121 3,97 29 1,9
80 145 70 25 31 4 M8 133 4,7 29 1,9
90 155 65 30 38 4 M8 145 4,7 29 3,3
90 155 70 30 38 4 M8 170 5,98 29 3,3
90 155 75 30 38 4 M8 190 7.2 29 3,3
