Nhà Sản phẩmYếu tố kẹp trụcĐường kính 155mm Chiều dài 50mm Khớp nối trục không khóa Mở rộng Tay áo

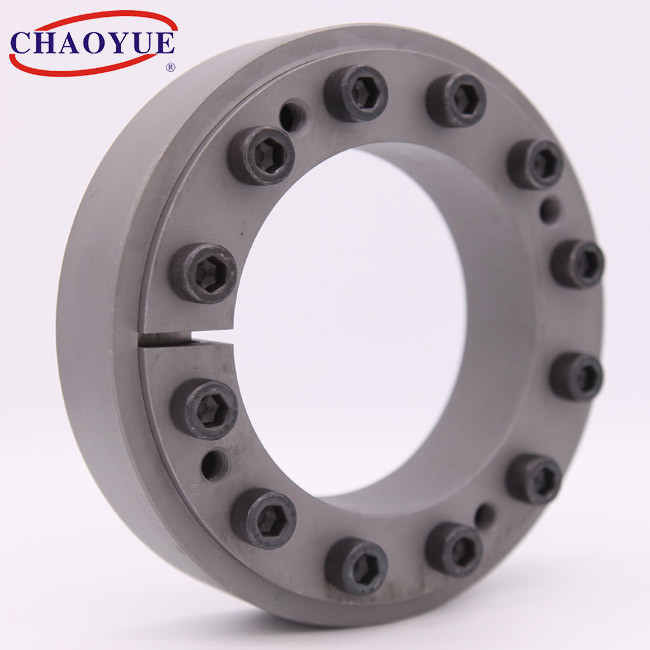

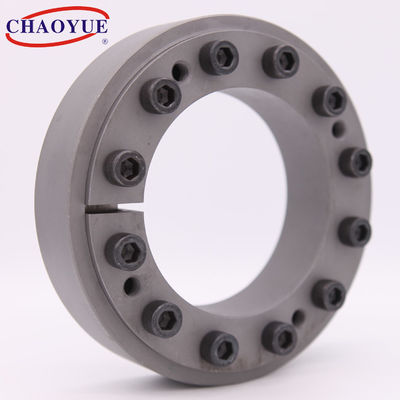

155mm Diameter 50mm Length Keyless Shaft Coupling Expansion Joint Sleeve
155mm Diameter 50mm Length Keyless Shaft Coupling Expansion Joint Sleeve 155mm Diameter 50mm Length Keyless Shaft Coupling Expansion Joint Sleeve

Đường kính 155mm Chiều dài 50mm Khớp nối trục không khóa Mở rộng Tay áo

Thông tin chi tiết sản phẩm:
Nguồn gốc: Thiểm Tây, Trung Quốc
Hàng hiệu: CHAOYUE
Số mô hình: Z10
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 chiếc
Giá bán: USD 50.00 - 650.00 / pc
chi tiết đóng gói: Hộp carton hoặc hộp gỗ tùy thuộc vào kích thước của sản phẩm
Thời gian giao hàng: 1 - 3 tuần
Điều khoản thanh toán: T / T
Khả năng cung cấp: 500 chiếc mỗi tháng
Liên hệ với bây giờ

Thông tin chi tiết
Đường kính trong: 100 - 280 mm Đường kính ngoài: 170 - 460 mm
Độ dày: 43 - 132 mm Mô-men xoắn: 5,91 - 269 kN.m
chớp: M8 - M20 Cân nặng: 4,7 - 102 kg
Làm nổi bật:

Khớp nối trục không then hoa đường kính 155mm

,

khớp nối trục không then hoa chiều dài 50mm

,

ống bọc khớp nối mở rộng đường kính 155mm

Mô tả sản phẩm

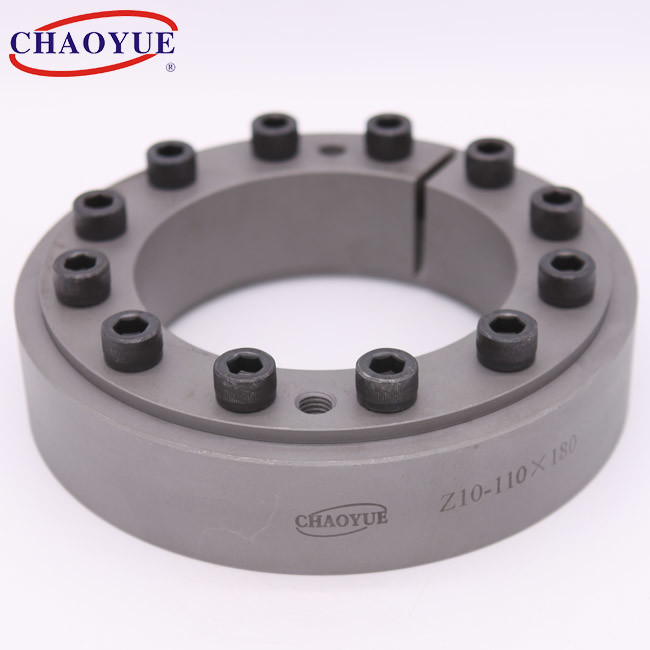

Z10 Kích thước lỗ khoan 100mm đến 280mm Tay áo thiết bị mở rộng



Đường kính 155mm Chiều dài 50mm Khớp nối trục không khóa Mở rộng Tay áo 0





Gắn ví dụ



Đường kính 155mm Chiều dài 50mm Khớp nối trục không khóa Mở rộng Tay áo 1





Kích thước cơ bản [mm] Chớp Tải trọng định mức Mô-men xoắn của bu lông siết chặt
[Nm]		 Cân nặng
[Kilôgam]
d D dw L H e d1 Lực dọc trục
[kN]		 Toruqe
[kN.m]
100 170 70 34 43 4 M8 170 5,91 29 4,7
100 170 75 34 43 4 M8 200 7.42 29 4,7
100 170 80 34 43 4 M8 220 8.9 29 4,7
110 185 80 39 49 5 M10 226 9.05 58 5.9
110 185 85 39 49 5 M10 255 10,38 58 5.9
110 185 90 39 49 5 M10 280 12,6 58 5.9
125 215 90 42 53 5.5 M10 280 12,85 58 8,3
125 215 95 42 53 5.5 M10 315 14,98 58 8,3
125 215 100 42 53 5.5 M10 340 17 58 8,3
140 230 100 46 58 6 M12 370 18,5 100 10
140 230 105 46 58 6 M12 400 21.1 100 10
140 230 110 46 58 6 M12 431 23,7 100 10
155 263 110 50 62 6 M12 440 24 100 15
155 263 115 50 62 6 M12 473 27 100 15
155 263 120 50 62 6 M12 508 30,2 100 15
165 290 120 56 68 7 M16 525 34,5 240 22
165 290 125 56 68 7 M16 620 38,6 240 22
165 290 130 56 68 7 M16 660 42,8 240 22
175 300 130 56 68 số 8 M16 650 42 240 22
175 300 135 56 68 số 8 M16 680 46,2 240 22
175 300 140 56 68 số 8 M16 720 50,6 240 22
185 330 140 71 85 số 8 M16 870 61 240 37
185 330 145 71 85 số 8 M16 910 66,2 240 37
185 330 150 71 85 số 8 M16 960 71,7 240 37
200 350 150 71 85 số 8 M16 1020 77 240 41
200 350 155 71 85 số 8 M16 1070 82,7 240 41
200 350 160 71 85 số 8 M16 1100 88.1 240 41
220 370 160 88 103 9 M16 1210 97 240 54
220 370 165 88 103 9 M16 1270 105 240 54
220 370 170 88 103 9 M16 1335 113,5 240 54
240 405 170 92 107 10 M20 1390 118 470 67
240 405 180 92 107 10 M20 1515 136 470 67
240 405 190 92 107 10 M20 1630 154,8 470 67
260 430 190 103 119 10 M20 1700 162 470 82
260 430 200 103 119 10 M20 1820 182 470 82
260 430 210 103 119 10 M20 Năm 1930 202,8 470 82
280 460 210 114 132 10 M20 1030 213 470 102
280 460 220 114 132 10 M20 2150 240 470 102
280 460 230 114 132 10 M20 2330 269 470 102
