Nhà Sản phẩmYếu tố kẹp trụcChiều dài 66mm Đường kính ngoài 55mm Bộ phận kẹp trục Tải trọng nhẹ

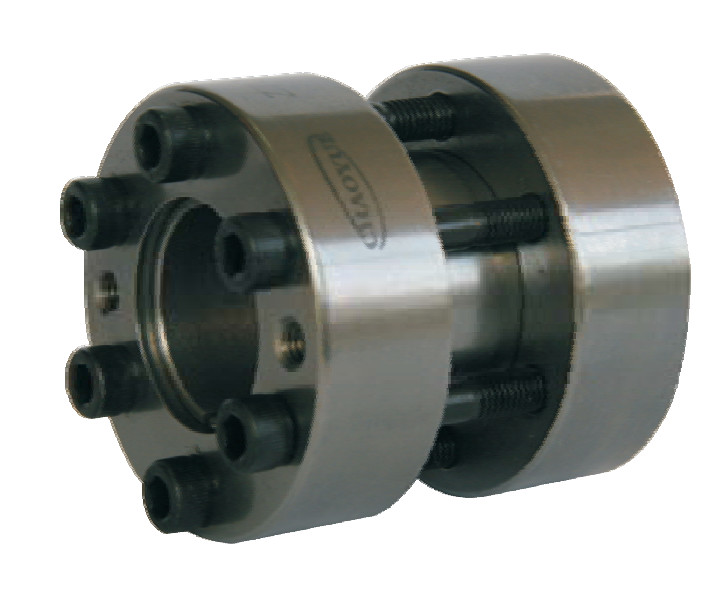

Length 66mm Outer Diameter 55mm Shaft Clamping Elements Light Load
Length 66mm Outer Diameter 55mm Shaft Clamping Elements Light Load Length 66mm Outer Diameter 55mm Shaft Clamping Elements Light Load

Chiều dài 66mm Đường kính ngoài 55mm Bộ phận kẹp trục Tải trọng nhẹ

Thông tin chi tiết sản phẩm:
Nguồn gốc: Thiểm Tây, Trung Quốc
Hàng hiệu: CHAOYUE
Số mô hình: Z7D
Thanh toán:
Số lượng đặt hàng tối thiểu: 5 PC
Giá bán: USD 10.00 - 40.00 / pc
chi tiết đóng gói: Hộp carton hoặc hộp gỗ tùy thuộc vào kích thước của sản phẩm
Thời gian giao hàng: 1 - 3 tuần
Điều khoản thanh toán: T / T
Khả năng cung cấp: 1000 chiếc mỗi tháng
Liên hệ với bây giờ

Thông tin chi tiết
Đường kính trong: 15-90 mm Đường kính ngoài: 45 - 135 mm
Độ dày: 50-100 mm Mô-men xoắn: 140 - 5930 Nm
chớp: M6 - M10 Cân nặng: 0,4 - 7,4 kg
Làm nổi bật:

chiều dài 66mm Bộ phận kẹp trục

,

Đường kính ngoài 55mm Bộ phận kẹp trục

,

Đường kính ngoài 55mm Cổ kẹp ren

Mô tả sản phẩm

Bộ phận kẹp trục không cần chìa khóa Z7D Lắp ráp khóa

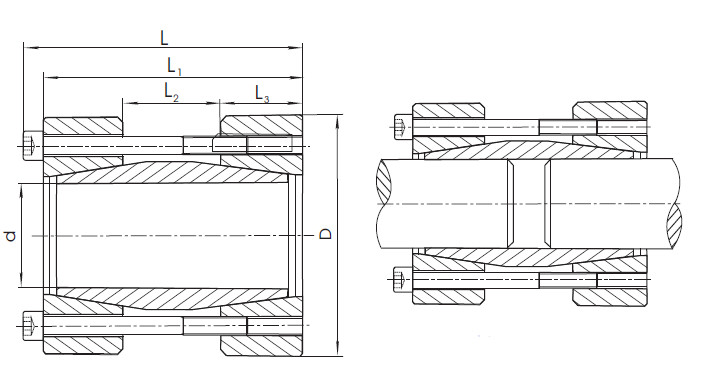

Gắn ví dụ



Chiều dài 66mm Đường kính ngoài 55mm Bộ phận kẹp trục Tải trọng nhẹ 0

Chiều dài 66mm Đường kính ngoài 55mm Bộ phận kẹp trục Tải trọng nhẹ 1





Kích thước cơ bản [mm] Chớp Tải trọng định mức Mô-men xoắn của bu lông siết chặt
[Nm]		 Cân nặng
[Kilôgam]
d D L L1 L2 L3 d1 n Lực dọc trục
[kN]		 Toruqe
[Nm]
15 45 56 50 16 17 M6 4 19 140 17 0,4
16 45 56 50 16 17 M6 4 20 160 17 0,38
17 45 56 50 16 17 M6 4 21 180 17 0,37
18 50 56 50 16 17 M6 4 20 180 17 0,5
19 50 56 50 16 17 M6 4 21 200 17 0,49
20 50 56 50 16 17 M6 4 22 220 17 0,47
22 55 66 60 20 20 M6 6 29 320 17 0,45
24 55 66 60 20 20 M6 6 32 390 17 0,4
25 55 66 60 20 20 M6 6 33 420 17 0,38
28 60 66 60 20 20 M6 6 31 440 17 0,91
30 300 130 72 88 số 8 M16 10 880 57,2 240 29
32 300 135 72 88 số 8 M16 10 924 62.4 240 29
35 330 135 92 112 10 M16 15 1037 70 240 47
38 330 140 92 112 10 M16 15 1100 77 240 47
40 330 145 92 112 10 M16 15 1159 84 240 47
42 350 145 92 112 10 M16 15 1291 93 240 50
45 350 150 92 112 10 M16 15 1353 101,5 240 50
48 350 155 92 112 10 M16 15 1409 109,2 240 50
50 370 160 114 134 10 M16 20 1625 130 240 65
55 370 165 114 134 10 M16 20 1703 140,5 240 65
60 370 170 114 134 10 M16 20 1776 151 240 65
65 405 170 120 144 12 M20 15 1835 156 470 87
68 405 180 120 144 12 M20 15 1994 179,5 470 87
70 405 190 120 144 12 M20 15 2137 203 470 87
75 430 190 136 160 12 M20 16 2242 213 470 100
80 430 200 136 160 12 M20 16 2390 239 470 100
85 430 210 136 160 12 M20 16 2542 265 470 100
90 460 210 148 172 12 M20 20 2686 282 470 132









Từ khóa:

Khe co giãn tay áo bu lông m6

thiết bị khóa trục bu lông m6

phần tử kẹp trục dài 66mm
