Thông tin chi tiết sản phẩm:
|
|
| Nguồn gốc: | Thiểm Tây, Trung Quốc |
|---|---|
| Hàng hiệu: | CHAOYUE |
| Số mô hình: | DLD7 |
|
Thanh toán:
|
|
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | USD 25.00 - 220.00 / pc |
| chi tiết đóng gói: | Hộp carton hoặc hộp gỗ tùy thuộc vào kích thước của sản phẩm |
| Thời gian giao hàng: | 1 - 3 tuần |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 500 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Kích thước lỗ khoan: | 12-60 mm | Đường kính ngoài: | 68 - 266,5 mm |
|---|---|---|---|
| Độ dày: | 44,3 - 93,5 mm | Cân nặng: | 0,79 - 21,2 kg |
| Vôn: | DC - 24V | Quyền lực: | 15 - 85 W |
| Làm nổi bật: | Phanh và ly hợp điện từ 160N.m,phanh và ly hợp điện từ cỡ nòng 50mm,phanh ly hợp điện 160N.m |
||
Mô tả sản phẩm

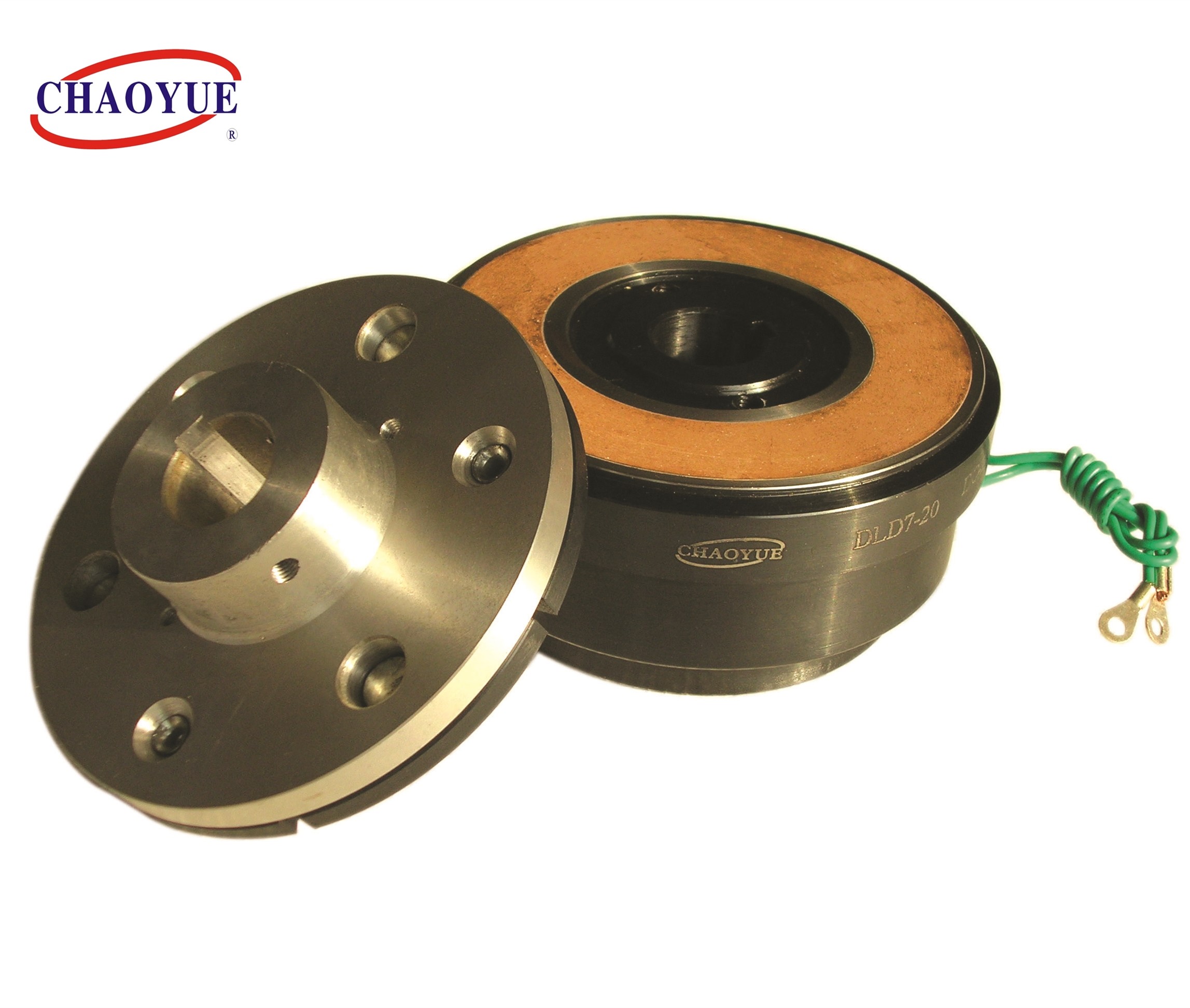

Các ly hợp được lắp ráp bằng ách từ với ổ trục và phần ứng cơ bản.Nhận ra chức năng kết nối và ngắt kết nối, điều chỉnh tốc độ, lập chỉ mục, quay vòng tần số cao, di chuyển nhỏ, khởi động và kiểm tra quá tải, v.v.
Gắn ví dụ
| Mô hình | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| Mô-men xoắn ma sát [Nm] | Động | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| Tĩnh | 5.5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
| Điện áp kích thích [V] | DC - 24V | ||||||||||||||
| Công suất (20 ° C) [w] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
| Tốc độ quay tối đa [vòng / phút] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
| Trọng lượng [kg] | 0,79 | 1,2 | 2,24 | 3,86 | 7 | 13.3 | 21,2 | ||||||||
|
Kích thước xuyên tâm [mm] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
| D2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
| D3 | 34,5 | 41,7 | 51,5 | 61,5 | 79,5 | 99,5 | 124,5 | ||||||||
| B | 68 | 85,5 | 107 | 134,3 | 170 | 214 | 266,5 | ||||||||
| C | 57 | 68 | 85 | 100 | 127 | 152.4 | 152.4 | ||||||||
| G1 | 38 | 47 | 56 | 64,5 | 86,5 | 100 | 127 | ||||||||
| G2 | 46,5 | 55 | 64 | 72,5 | 101,5 | 115 | 142 | ||||||||
| V1 | 3 - 4,1 | 3 - 4,2 | 3 - 5,2 | 3 - 6,2 | 3 - 8,2 | 3 - 10,2 | 3 - 12,2 | ||||||||
| V2 | 3 - 6,3 | 3 - 9,5 | 3 - 11,5 | 3 - 13,5 | 3 - 17,5 | 3 - 21,5 | 3 - 26,5 | ||||||||
| V3 | 3 - 6,25 | 3 - 8,3 | 3 - 10,3 | 3 - 12,35 | 3 - 16,35 | 3 - 20,42 | 3 - 25 | ||||||||
| Y1 | 4.1 | 8.1 | |||||||||||||
| Y2 | 14 | 18 | 22 | 26 | |||||||||||
|
Kích thước trục [mm] |
H | 26.1 | 28.1 | 32,5 | 36.3 | 41,6 | 47,7 | 55,2 | |||||||
| L1 | 44.3 | 44,7 | 55 | 61,5 | 70,7 | 85 | 93,5 | ||||||||
| L2 | 39,8 | 43,2 | 49 | 54,5 | 61,5 | 73,5 | 81 | ||||||||
| P | 7.7 | 8.2 | 9.2 | 9,8 | 15,2 | 16,5 | 19,5 | ||||||||
| R | 3 | 4 | |||||||||||||
| X | 2,5 | 2,85 | 3,3 | 3.5 | 4,9 | 5.5 | |||||||||
| δ | 0,2 ± 0,05 | 0,3 (+0,05 / -0,1) | 0,5 (0 / -0,2) | ||||||||||||
|
Kích thước lỗ khoan [mm] |
D | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| b | 4 | 5 | 6 | số 8 | 12 | 14 | 18 | ||||||||
| t | 13,8 | 17.3 | 22.8 | 28.3 | 33.3 | 43.3 | 53,8 | 64.4 | |||||||
