Thông tin chi tiết sản phẩm:
|
|
| Nguồn gốc: | Thiểm Tây, Trung Quốc |
|---|---|
| Hàng hiệu: | CHAOYUE |
| Số mô hình: | DLD7 |
|
Thanh toán:
|
|
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | USD 25.00 - 220.00 / pc |
| chi tiết đóng gói: | Hộp carton hoặc hộp gỗ tùy thuộc vào kích thước của sản phẩm |
| Thời gian giao hàng: | 1 - 3 tuần |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 500 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | Đĩa đơn DLD7 CLUTCH ĐIỆN TỬ 15 - 85 W | Kích thước lỗ khoan: | 12-60 mm |
|---|---|---|---|
| Đường kính ngoài: | 68 - 266,5 mm | Độ dày: | 44,3 - 93,5 mm |
| Cân nặng: | 0,79 - 21,2 kg | Vôn: | DC - 24V |
| Làm nổi bật: | Ly hợp từ có đường kính 60mm,ly hợp từ có độ dày 93,5mm |
||
Mô tả sản phẩm

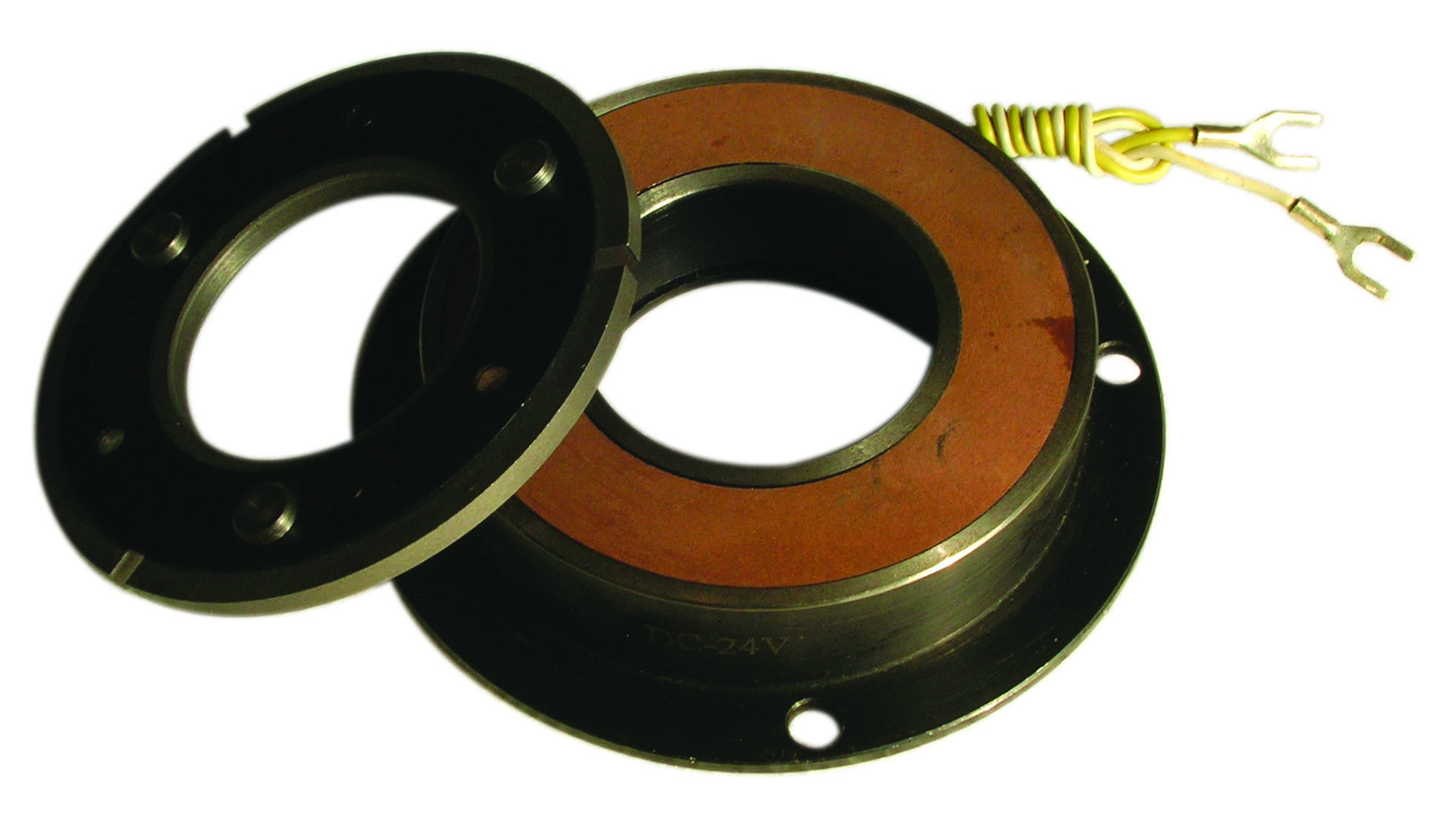

Đĩa đơn DLD7 CLUTCH ĐIỆN TỬ 15 - 85 W
Để đảm bảo hoạt động của ly hợp điện từ không bị gián đoạn, nó phải luôn được bảo dưỡng và sửa chữa:
1, thường được thêm vào chất bôi trơn trong phần chuyển động của ly hợp điện từ.
2, thường xuyên kiểm tra chiều dài của hành trình phần ứng.Vì trong quá trình hoạt động của ly hợp, do phần chuyển động của bề mặt mòn nên sẽ làm tăng chiều dài của hành trình phần ứng.Khi phần ứng nhỏ hơn chiều dài bình thường của hành trình phải được điều chỉnh để khôi phục khe hở tối thiểu giữa bề mặt hãm của bàn quay.Nếu tăng chiều dài hành trình phần ứng lên trên mức bình thường thì có thể giảm đáng kể lực hút.
3, nếu việc thay thế bề mặt phanh bị mòn nên được điều chỉnh lại khe hở tối thiểu giữa bề mặt phanh của bàn xoay.
4, luôn luôn kiểm tra các bu lông buộc, đặc biệt, để siết chặt một nam châm điện bu lông, nam châm điện và vỏ bu lông, chốt chặn bu lông, một bu lông và một cuộn dây điện từ kết nối bu lông.
5, thường xuyên kiểm tra độ mài mòn cơ học của bộ phận chuyển động, và các bộ phận nam châm điện của bề mặt để loại bỏ bụi, chất bẩn và hoa tóc.
Gắn ví dụ
| Mô hình | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| Mô-men xoắn ma sát [Nm] | Động | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| Tĩnh | 5.5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
| Điện áp kích thích [V] | DC - 24V | ||||||||||||||
| Công suất (20 ° C) [w] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
| Tốc độ quay tối đa [vòng / phút] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
| Trọng lượng [kg] | 0,79 | 1,2 | 2,24 | 3,86 | 7 | 13.3 | 21,2 | ||||||||
|
Kích thước xuyên tâm [mm] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
| D2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
| D3 | 34,5 | 41,7 | 51,5 | 61,5 | 79,5 | 99,5 | 124,5 | ||||||||
| B | 68 | 85,5 | 107 | 134,3 | 170 | 214 | 266,5 | ||||||||
| C | 57 | 68 | 85 | 100 | 127 | 152.4 | 152.4 | ||||||||
| G1 | 38 | 47 | 56 | 64,5 | 86,5 | 100 | 127 | ||||||||
| G2 | 46,5 | 55 | 64 | 72,5 | 101,5 | 115 | 142 | ||||||||
| V1 | 3 - 4,1 | 3 - 4,2 | 3 - 5,2 | 3 - 6,2 | 3 - 8,2 | 3 - 10,2 | 3 - 12,2 | ||||||||
| V2 | 3 - 6,3 | 3 - 9,5 | 3 - 11,5 | 3 - 13,5 | 3 - 17,5 | 3 - 21,5 | 3 - 26,5 | ||||||||
| V3 | 3 - 6,25 | 3 - 8,3 | 3 - 10,3 | 3 - 12,35 | 3 - 16,35 | 3 - 20,42 | 3 - 25 | ||||||||
| Y1 | 4.1 | 8.1 | |||||||||||||
| Y2 | 14 | 18 | 22 | 26 | |||||||||||
|
Kích thước trục [mm] |
H | 26.1 | 28.1 | 32,5 | 36.3 | 41,6 | 47,7 | 55,2 | |||||||
| L1 | 44.3 | 44,7 | 55 | 61,5 | 70,7 | 85 | 93,5 | ||||||||
| L2 | 39,8 | 43,2 | 49 | 54,5 | 61,5 | 73,5 | 81 | ||||||||
| P | 7.7 | 8.2 | 9.2 | 9,8 | 15,2 | 16,5 | 19,5 | ||||||||
| R | 3 | 4 | |||||||||||||
| X | 2,5 | 2,85 | 3,3 | 3.5 | 4,9 | 5.5 | |||||||||
| δ | 0,2 ± 0,05 | 0,3 (+0,05 / -0,1) | 0,5 (0 / -0,2) | ||||||||||||
|
Kích thước lỗ khoan [mm] |
D | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| b | 4 | 5 | 6 | số 8 | 12 | 14 | 18 | ||||||||
| t | 13,8 | 17.3 | 22.8 | 28.3 | 33.3 | 43.3 | 53,8 | 64.4 | |||||||
