Thông tin chi tiết sản phẩm:
|
|
| Nguồn gốc: | Thiểm Tây, Trung Quốc |
|---|---|
| Hàng hiệu: | CHAOYUE |
| Số mô hình: | DLD7 |
|
Thanh toán:
|
|
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | USD 25.00 - 220.00 / pc |
| chi tiết đóng gói: | Hộp carton hoặc hộp gỗ tùy thuộc vào kích thước của sản phẩm |
| Thời gian giao hàng: | 1 - 3 tuần |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 500 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | Đĩa đơn DLD7 CLUTCH ĐIỆN TỪ 0,79 - 21,2 Kg | Kích thước lỗ khoan: | 12-60 mm |
|---|---|---|---|
| Đường kính ngoài: | 68 - 266,5 mm | Độ dày: | 44,3 - 93,5 mm |
| Vôn: | DC - 24V | Quyền lực: | 15 - 85 W |
| Làm nổi bật: | Ly hợp điện từ 11N.m 24v,ly hợp điện từ 20W 24v,phanh ly hợp điện 6000 vòng / phút |
||
Mô tả sản phẩm

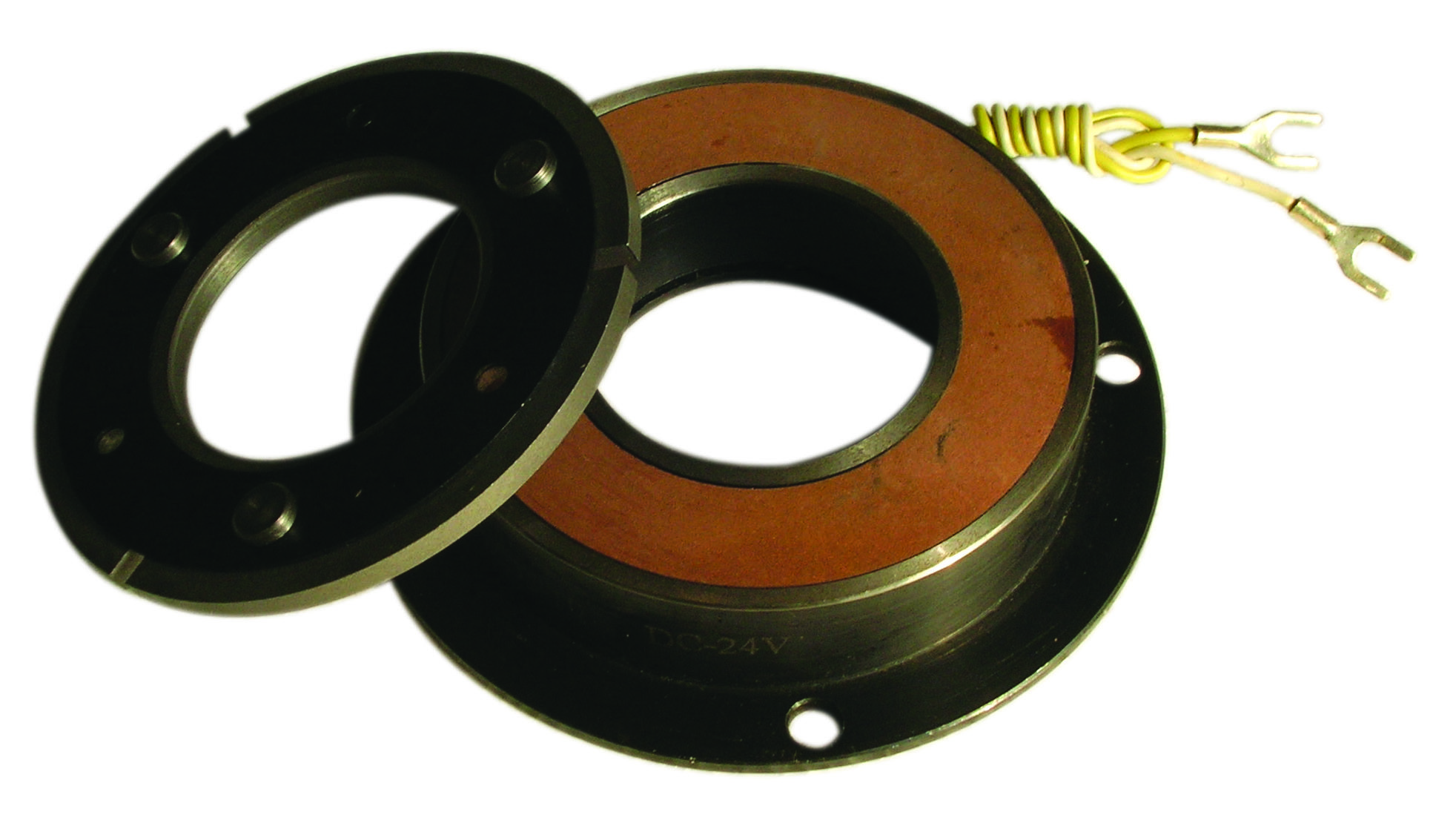

Đĩa đơn DLD7 CLUTCH ĐIỆN TỪ 0,79 - 21,2 Kg
Mô-men xoắn được truyền qua sự tiếp xúc của bề mặt răng, là sản phẩm đại diện cho hàm ly hợp điện từ.
Kể từ khi ly hợp điện từ có đặc điểm con chó (kích thước nhỏ, mô-men xoắn truyền độ chính xác cao), cùng với thiết kế độc đáo của công ty, tối ưu hóa hiệu suất đã được bổ sung.đặc biệt
Đó là bề mặt răng hàm quan trọng, phần răng sau quá trình xử lý đặc biệt, truyền mômen xoắn chính xác và phân tách cực nhanh.
Hơn nữa, do cấu trúc độc đáo của bề mặt răng, không có điểm nào không tham gia (kiểu định vị duy nhất) trên chu vi, có thể cực kỳ đơn giản để đạt được kết nối định vị và hoạt động đồng bộ.
Gắn ví dụ
| Mô hình | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| Mô-men xoắn ma sát [Nm] | Động | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| Tĩnh | 5.5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
| Điện áp kích thích [V] | DC - 24V | ||||||||||||||
| Công suất (20 ° C) [w] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
| Tốc độ quay tối đa [vòng / phút] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
| Trọng lượng [kg] | 0,79 | 1,2 | 2,24 | 3,86 | 7 | 13.3 | 21,2 | ||||||||
|
Kích thước xuyên tâm [mm] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
| D2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
| D3 | 34,5 | 41,7 | 51,5 | 61,5 | 79,5 | 99,5 | 124,5 | ||||||||
| B | 68 | 85,5 | 107 | 134,3 | 170 | 214 | 266,5 | ||||||||
| C | 57 | 68 | 85 | 100 | 127 | 152.4 | 152.4 | ||||||||
| G1 | 38 | 47 | 56 | 64,5 | 86,5 | 100 | 127 | ||||||||
| G2 | 46,5 | 55 | 64 | 72,5 | 101,5 | 115 | 142 | ||||||||
| V1 | 3 - 4,1 | 3 - 4,2 | 3 - 5,2 | 3 - 6,2 | 3 - 8,2 | 3 - 10,2 | 3 - 12,2 | ||||||||
| V2 | 3 - 6,3 | 3 - 9,5 | 3 - 11,5 | 3 - 13,5 | 3 - 17,5 | 3 - 21,5 | 3 - 26,5 | ||||||||
| V3 | 3 - 6,25 | 3 - 8,3 | 3 - 10,3 | 3 - 12,35 | 3 - 16,35 | 3 - 20,42 | 3 - 25 | ||||||||
| Y1 | 4.1 | 8.1 | |||||||||||||
| Y2 | 14 | 18 | 22 | 26 | |||||||||||
|
Kích thước trục [mm] |
H | 26.1 | 28.1 | 32,5 | 36.3 | 41,6 | 47,7 | 55,2 | |||||||
| L1 | 44.3 | 44,7 | 55 | 61,5 | 70,7 | 85 | 93,5 | ||||||||
| L2 | 39,8 | 43,2 | 49 | 54,5 | 61,5 | 73,5 | 81 | ||||||||
| P | 7.7 | 8.2 | 9.2 | 9,8 | 15,2 | 16,5 | 19,5 | ||||||||
| R | 3 | 4 | |||||||||||||
| X | 2,5 | 2,85 | 3,3 | 3.5 | 4,9 | 5.5 | |||||||||
| δ | 0,2 ± 0,05 | 0,3 (+0,05 / -0,1) | 0,5 (0 / -0,2) | ||||||||||||
|
Kích thước lỗ khoan [mm] |
D | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| b | 4 | 5 | 6 | số 8 | 12 | 14 | 18 | ||||||||
| t | 13,8 | 17.3 | 22.8 | 28.3 | 33.3 | 43.3 | 53,8 | 64.4 | |||||||
