Thông tin chi tiết sản phẩm:
|
|
| Nguồn gốc: | Thiểm Tây, Trung Quốc |
|---|---|
| Hàng hiệu: | CHAOYUE |
| Số mô hình: | DLD7 |
|
Thanh toán:
|
|
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | USD 25.00 - 220.00 / pc |
| chi tiết đóng gói: | Hộp carton hoặc hộp gỗ tùy thuộc vào kích thước của sản phẩm |
| Thời gian giao hàng: | 1 - 3 tuần |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 500 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | Đĩa đơn DLD7 CLUTCH ĐIỆN TỪ DC - 24V | Kích thước lỗ khoan: | 12-60 mm |
|---|---|---|---|
| Đường kính ngoài: | 68 - 266,5 mm | Độ dày: | 44,3 - 93,5 mm |
| Cân nặng: | 0,79 - 21,2 kg | Quyền lực: | 15 - 85 W |
| Làm nổi bật: | Phanh ly hợp điện từ 85W,Phanh ly hợp điện từ đường kính ngoài 266,5mm |
||
Mô tả sản phẩm

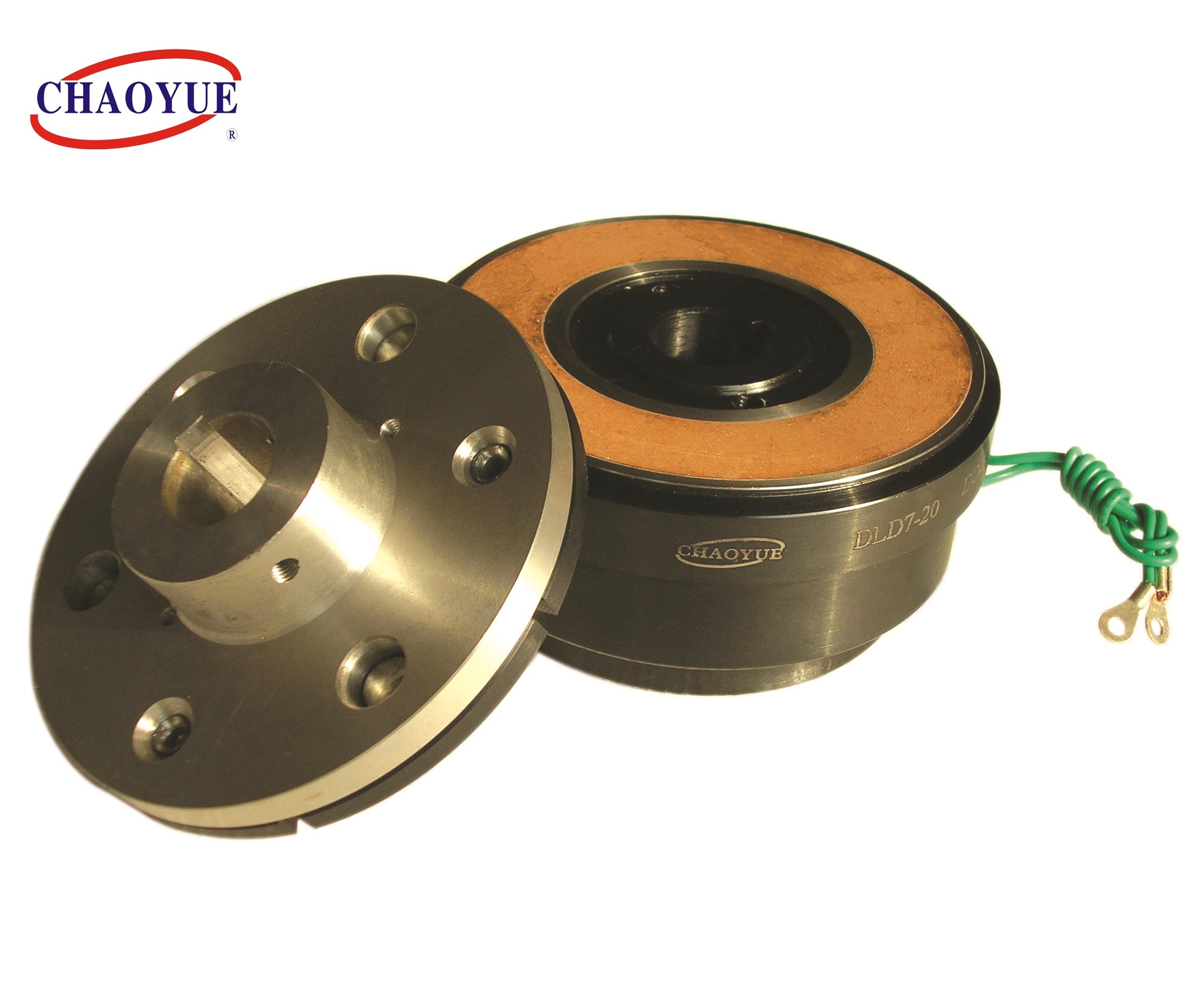

Đĩa đơn DLD7 CLUTCH ĐIỆN TỪ DC - 24V
1 được kết nối để cắt các hành vi: phần gắn kết giữa phần dẫn động và bộ khởi động, bộ truyền động sẽ không bị dừng khi bắt đầu kết nối sẽ bị cắt bởi hoạt động của phản ứng là cần thiết.
2. sang số: trường hợp có tỷ lệ chuyển đổi khi công việc đang thực hiện, một trường hợp ly hợp, không thể đóng ở bánh răng truyền động.
3. Có thể đảo ngược: Tải trọng có thể đảo ngược khi điểm chuyển đổi, với việc sử dụng vỏ ngoài ly hợp được truyền động để xoay về phía trước càng lâu.
4. Hoạt động tần số cao: hoạt động không liên tục trong chu kỳ nhanh, sử dụng lặp lại động cơ BẬT, TẮT tần số giới hạn được cung cấp, và do đó sử dụng ly hợp, do đó phản ứng nhanh, phanh có độ chính xác cao.
5. nhích: vị trí bắt đầu kích hoạt cơ học và tham gia, chỉ có ly hợp mới có thể khởi động tức thời.
Gắn ví dụ
| Mô hình | DLD7 - 5 | DLD7 - 10 | DLD7 - 20 | DLD7 - 40 | DLD7 - 80 | DLD7 - 160 | DLD7 - 320 | ||||||||
| Mô-men xoắn ma sát [Nm] | Động | 5 | 10 | 20 | 40 | 80 | 160 | 320 | |||||||
| Tĩnh | 5.5 | 11 | 22 | 45 | 90 | 175 | 350 | ||||||||
| Điện áp kích thích [V] | DC - 24V | ||||||||||||||
| Công suất (20 ° C) [w] | 15 | 20 | 28 | 35 | 50 | 68 | 85 | ||||||||
| Tốc độ quay tối đa [vòng / phút] | 8000 | 6000 | 5000 | 4000 | 3000 | 3000 | 2000 | ||||||||
| Trọng lượng [kg] | 0,79 | 1,2 | 2,24 | 3,86 | 7 | 13.3 | 21,2 | ||||||||
|
Kích thước xuyên tâm [mm] |
D1 | 63 | 80 | 100 | 125 | 160 | 200 | 250 | |||||||
| D2 | 46 | 60 | 76 | 95 | 120 | 158 | 210 | ||||||||
| D3 | 34,5 | 41,7 | 51,5 | 61,5 | 79,5 | 99,5 | 124,5 | ||||||||
| B | 68 | 85,5 | 107 | 134,3 | 170 | 214 | 266,5 | ||||||||
| C | 57 | 68 | 85 | 100 | 127 | 152.4 | 152.4 | ||||||||
| G1 | 38 | 47 | 56 | 64,5 | 86,5 | 100 | 127 | ||||||||
| G2 | 46,5 | 55 | 64 | 72,5 | 101,5 | 115 | 142 | ||||||||
| V1 | 3 - 4,1 | 3 - 4,2 | 3 - 5,2 | 3 - 6,2 | 3 - 8,2 | 3 - 10,2 | 3 - 12,2 | ||||||||
| V2 | 3 - 6,3 | 3 - 9,5 | 3 - 11,5 | 3 - 13,5 | 3 - 17,5 | 3 - 21,5 | 3 - 26,5 | ||||||||
| V3 | 3 - 6,25 | 3 - 8,3 | 3 - 10,3 | 3 - 12,35 | 3 - 16,35 | 3 - 20,42 | 3 - 25 | ||||||||
| Y1 | 4.1 | 8.1 | |||||||||||||
| Y2 | 14 | 18 | 22 | 26 | |||||||||||
|
Kích thước trục [mm] |
H | 26.1 | 28.1 | 32,5 | 36.3 | 41,6 | 47,7 | 55,2 | |||||||
| L1 | 44.3 | 44,7 | 55 | 61,5 | 70,7 | 85 | 93,5 | ||||||||
| L2 | 39,8 | 43,2 | 49 | 54,5 | 61,5 | 73,5 | 81 | ||||||||
| P | 7.7 | 8.2 | 9.2 | 9,8 | 15,2 | 16,5 | 19,5 | ||||||||
| R | 3 | 4 | |||||||||||||
| X | 2,5 | 2,85 | 3,3 | 3.5 | 4,9 | 5.5 | |||||||||
| δ | 0,2 ± 0,05 | 0,3 (+0,05 / -0,1) | 0,5 (0 / -0,2) | ||||||||||||
|
Kích thước lỗ khoan [mm] |
D | 12 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||
| b | 4 | 5 | 6 | số 8 | 12 | 14 | 18 | ||||||||
| t | 13,8 | 17.3 | 22.8 | 28.3 | 33.3 | 43.3 | 53,8 | 64.4 | |||||||
