Trung Quốc Ly hợp một chiều Overrunning nhà sản xuất

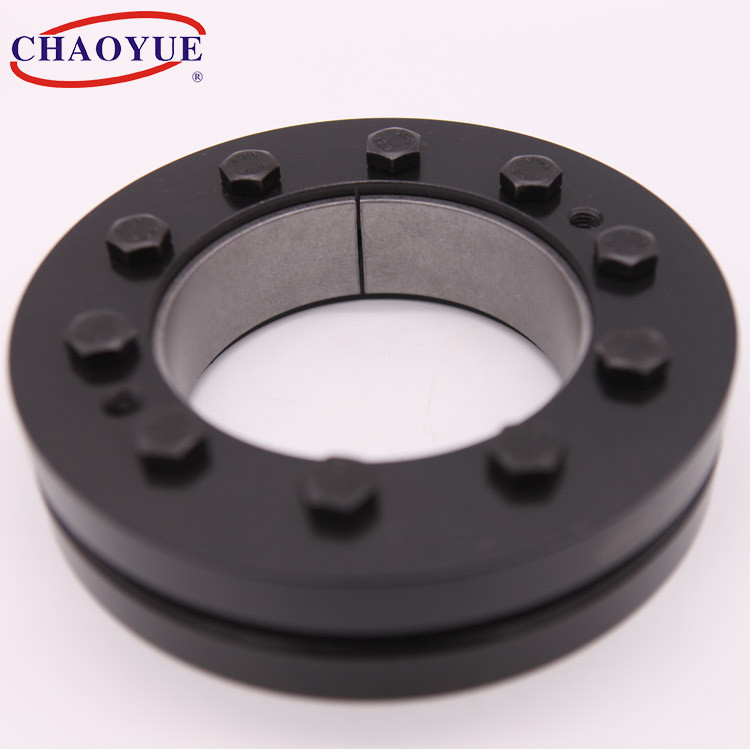

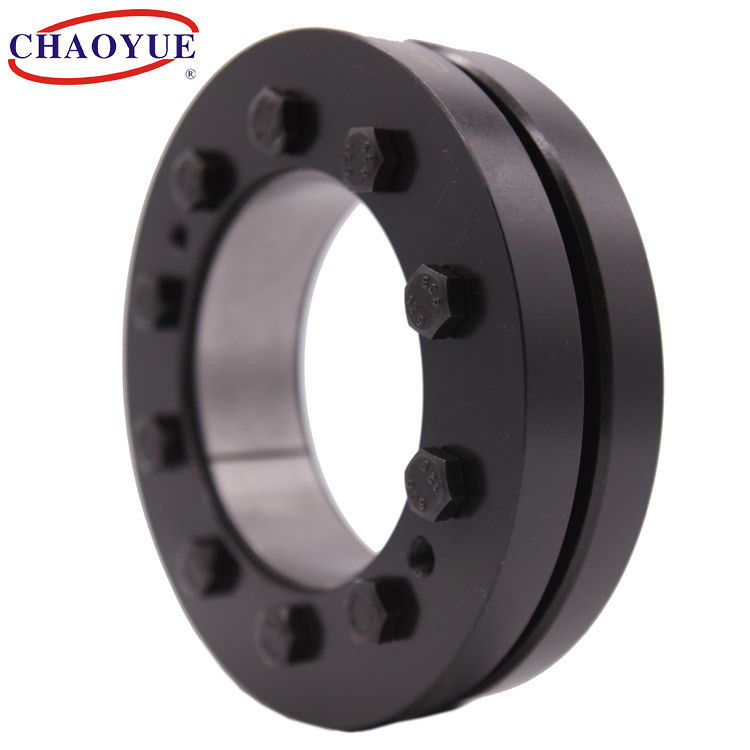

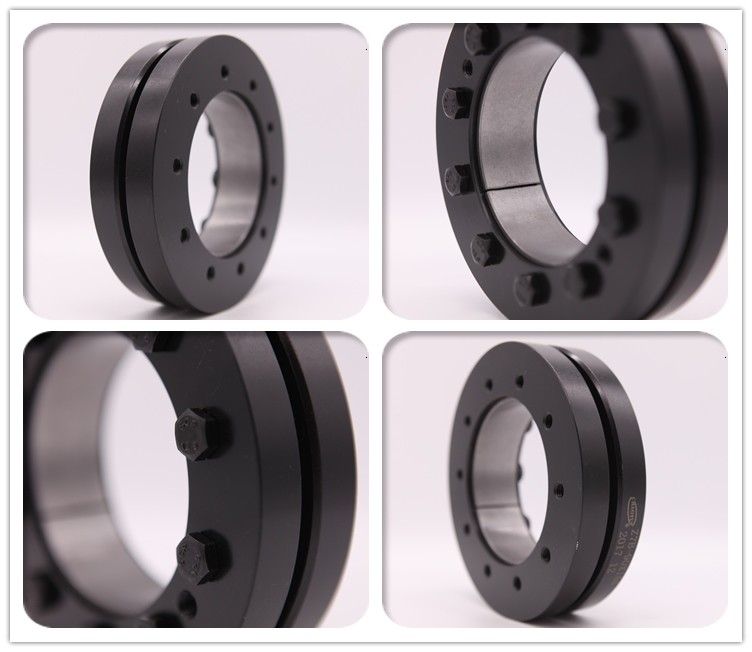

4.75kN.M 90mm Bộ phận kẹp trục có lỗ khoan Ống lót khóa côn không cần chìa

Thông tin chi tiết sản phẩm:
Nguồn gốc: Thiểm Tây, Trung Quốc
Hàng hiệu: CHAOYUE
Số mô hình: Z7B
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: USD 10.00 - 60.00 / pc
chi tiết đóng gói: Hộp carton hoặc hộp gỗ tùy thuộc vào kích thước của sản phẩm
Thời gian giao hàng: 1 - 3 tuần
Điều khoản thanh toán: T / T
Khả năng cung cấp: 500 chiếc mỗi tháng

Thông tin chi tiết

Kích thước lỗ khoan: 24 - 125 mm Đường kính ngoài: 50 - 215 mm
Độ dày: 18 - 53 mm Cân nặng: 0,2 - 8,3 kg
Mô-men xoắn: 0,17 - 15 kN.m chớp: M5 - M10
Điểm nổi bật:

Bộ phận kẹp trục 4

,

75kN.m

,

Bộ phận kẹp trục có đường kính 90mm

Mô tả sản phẩm

Thiết bị khóa trục Z7B có lỗ khóa nguồn 24mm đến 80mm



Gắn ví dụ

4.75kN.M 90mm Bộ phận kẹp trục có lỗ khoan Ống lót khóa côn không cần chìa 0

Kích thước cơ bản [mm] Chớp Tải trọng định mức Mô-men xoắn của bu lông siết chặt
[Nm]
Cân nặng
[Kilôgam]
d D dw L H e d1 n Lực dọc trục
[kN]
Toruqe
[kN.m]
24 50 19 14 18 2 M5 6 17 0,17 5 0,2
24 50 20 14 18 2 M5 6 21 0,21 5 0,2
24 50 21 14 18 2 M5 6 23 0,25 5 0,2
30 60 24 16 20 2 M5 7 25 0,3 5 0,3
30 60 25 16 20 2 M5 7 27 0,34 5 0,3
30 60 26 16 20 2 M5 7 29 0,38 5 0,3
36 72 28 18 22 2 M6 5 31 0,44 12 0,4
36 72 30 18 22 2 M6 5 38 0,57 12 0,4
36 72 31 18 22 2 M6 5 40 0,63 12 0,4
44 80 34 20 24 2 M6 7 41 0,71 12 0,6
44 80 35 20 24 2 M6 7 44 0,78 12 0,6
44 80 36 20 24 2 M6 7 47 0,86 12 0,6
50 90 38 22 26 2 M6 số 8 49 0,94 12 0,8
50 90 40 22 26 2 M6 số 8 58 1.16 12 0,8
50 90 42 22 26 2 M6 số 8 65 1,38 12 0,8
55 100 40 23 29 3 M6 số 8 55 1.16 12 1.1
55 100 45 23 29 3 M6 số 8 67 1.52 12 1.1
55 100 48 23 29 3 M6 số 8 78 1,88 12 1.1
62 110 48 23 29 3 M6 10 73 1,75 12 1,3
62 110 50 23 29 3 M6 10 80 2 12 1,3
62 110 52 23 29 3 M6 10 86 2,25 12 1,3
68 115 50 23 29 3 M6 10 74 1,85 12 1,4
68 115 55 23 29 3 M6 10 91 2,5 12 1,4
68 115 60 23 29 3 M6 10 105 3,15 12 1,4
75 138 55 25 31 3 M8 7 87 2,4 29 1,2
75 138 60 25 31 3 M8 7 106 3.2 29 1,2
75 138 65 25 31 3 M8 7 121 3,95 29 1,2
80 145 60 25 31 3 M8 7 106 3.2 29 1,9
80 145 65 25 31 3 M8 7 120 3,9 29 1,9
80 145 70 25 31 3 M8 7 131 4,6 29 1,9
90 155 65 30 38 4 M8 10 146 4,75 29 3,3
90 155 70 30 38 4 M8 10 171 6 29 3,3
90 155 75 30 38 4 M8 10 193 7.25 29 3,3
100 170 70 34 43 4,5 M8 12 171 6 29 4,7
100 170 75 34 43 4,5 M8 12 200 7,5 29 4,7
100 170 80 34 43 4,5 M8 12 225 9 29 4,7
110 185 75 39 49 5 M10 9 192 7.29 58 5.9
110 185 80 39 49 5 M10 9 225 9 58 5.9
110 185 85 39 49 5 M10 9 254 10,8 58 5.9
125 215 85 42 53 5.5 M10 12 258 11 58 8,3
125 215 90 42 53 5.5 M10 12 288 13 58 8,3
125 215 95 42 53 5.5 M10 12 315 15 58 8,3
