Thông tin chi tiết sản phẩm:
|
|
| Nguồn gốc: | Thiểm Tây, Trung Quốc |
|---|---|
| Hàng hiệu: | CHAOYUE |
| Số mô hình: | GC-B |
|
Thanh toán:
|
|
| Số lượng đặt hàng tối thiểu: | 1 chiếc |
| Giá bán: | USD 25.00 - 360.00 / pc |
| chi tiết đóng gói: | Hộp carton hoặc hộp gỗ tùy thuộc vào kích thước của sản phẩm |
| Thời gian giao hàng: | 1 - 3 tuần |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 500 chiếc mỗi tháng |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | GC-B ASNU Vòng bi ly hợp con lăn một chiều 8,3 - 17040 Nm | Đường kính trong: | 8 - 150 mm |
|---|---|---|---|
| Đường kính ngoài: | 35 - 320 mm | Độ dày: | 13 - 108 mm |
| Mô-men xoắn: | 8,3 - 17040 Nm | Cân nặng: | 0,07 - 42,0 KG |
| Làm nổi bật: | Đường kính bên trong ly hợp con lăn bị mắc kẹt 50mm,ly hợp con lăn bị mắc kẹt mô-men xoắn 720N.M,vòng bi lăn kim một chiều mô-men xoắn 720N.M |
||
Mô tả sản phẩm

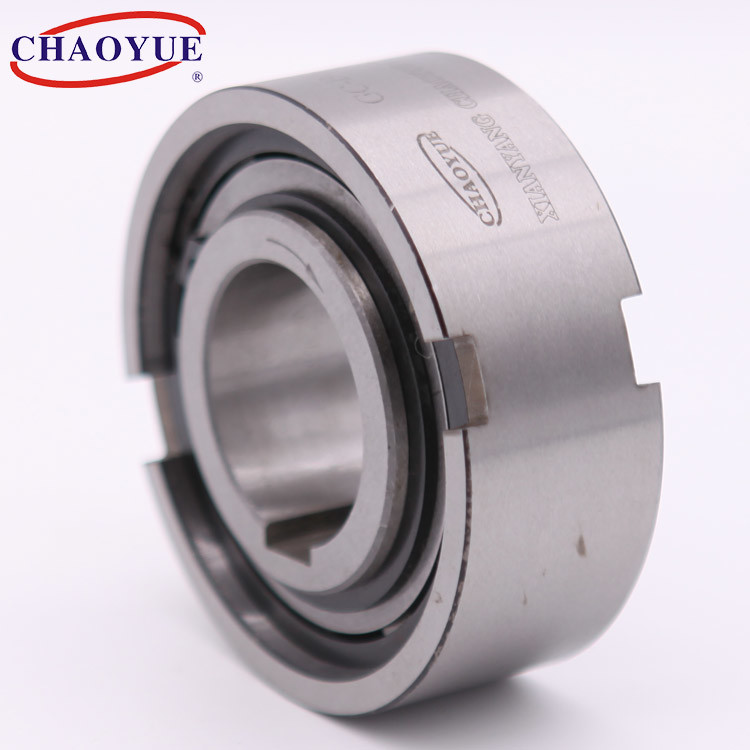

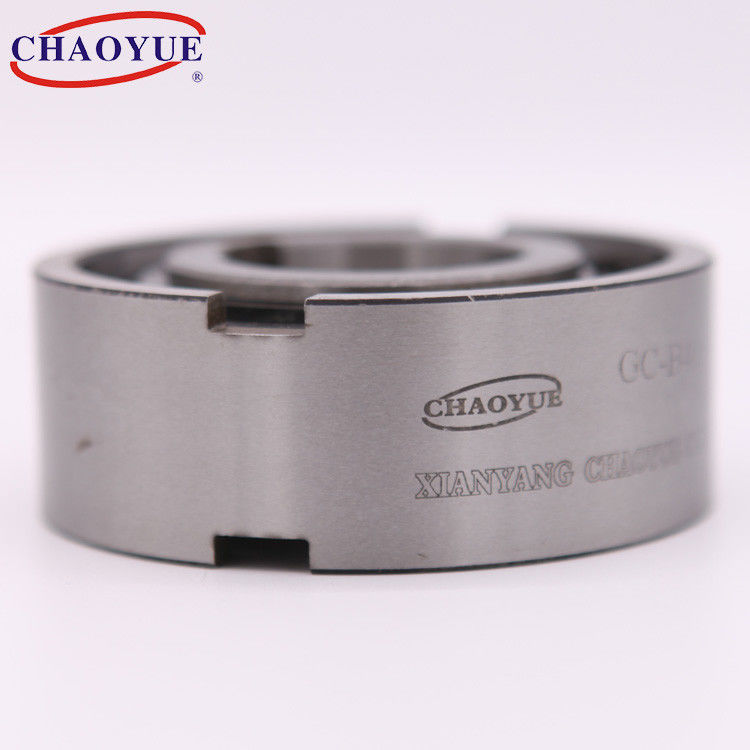

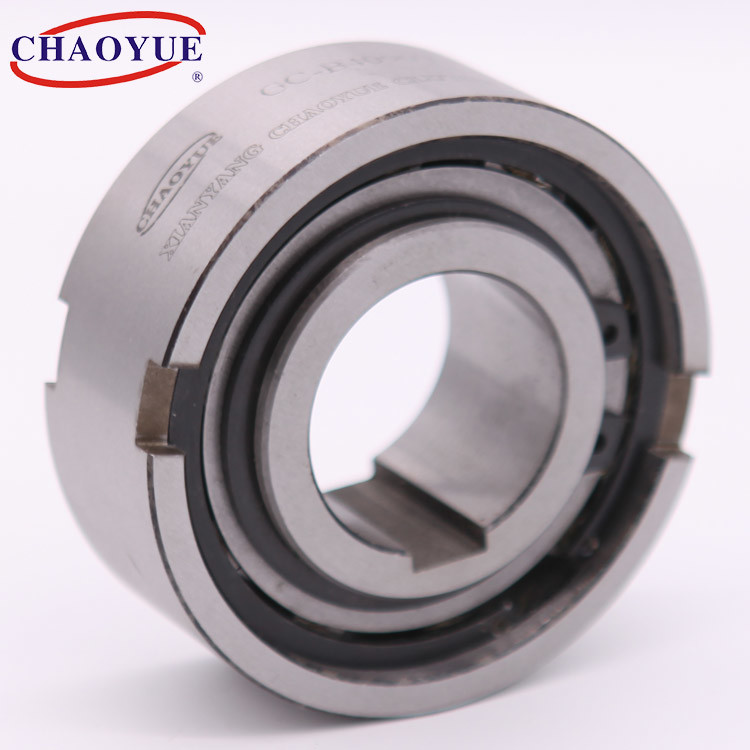

GC-B ASNU Vòng bi ly hợp con lăn một chiều 8,3 - 17040 Nm
Nếu vòng trong của ly hợp một chiều so với vòng ngoài được quay theo chiều kim đồng hồ, con lăn được di chuyển đến rãnh mở ở đầu nhỏ, nêm giữa vòng ngoài, hai vòng bị khóa, đồng thời, cũng có thể truyền mômen xoắn ở đóHiện tại, lò xo là để cải thiện hoạt động nêm của con lăn đầu tiên, con lăn được nêm khe hở khi đầu nhỏ, khóa ly hợp một chiều xảy ra, do đó không cho phép vòng ngoài quay so với vòng trong theo chiều kim đồng hồ , hoặc vòng trong được quay ngược chiều kim đồng hồ so với vòng ngoài.
Tiếp xúc với bề mặt ngoài của con lăn được làm bằng bề mặt cam, và một góc chêm nhất định.Trong cấu trúc thông thường, góc này thường là 6 ° -8 độ.Xem xét các sai số gia công và độ mài mòn do va đập trong quá trình sử dụng, do tiết diện nêm góc tiếp xúc không thay đổi, thường mở ra các rãnh xoắn ốc gia công bề mặt cam theo phương pháp logarit.
Gắn ví dụ
| Kiểu | Mô-men xoắn danh nghĩa [Nm] | Tốc độ giới hạn vượt quá [r / min] | Kích thước tính bằng Coutour [mm] | Cân nặng | |||||
| Cuộc đua bên trong | Cuộc đua bên ngoài | d [h7] | D [h7] | L | bw xtw | bn xtn | |||
| GC-B835 | 8,3 | 1650 | 2500 | số 8 | 35 | 13 | 4 x 1,4 | 2 x 1,0 | 0,07 |
| GC-B1235 | 8,3 | 1650 | 2500 | 12 | 35 | 13 | 4 x 1,4 | 4 x 1,8 | 0,06 |
| GC-B1237 | 8.5 | 1600 | 2500 | 12 | 37 | 20 | 6 x 3,3 | 4 x 1,8 | 0,07 |
| GC-B1542 | 22 | 1200 | 1800 | 15 | 42 | 18 | 5 x 1,8 | 5 x 2,3 | 0,11 |
| GC-B1747 | 35 | 1150 | 1700 | 17 | 47 | 19 | 5 x 2,3 | 5 x 2,3 | 0,15 |
| GC-B2052 | 26 | 1050 | 1550 | 20 | 52 | 21 | 6 x 2,3 | 6 x 2,8 | 0,19 |
| GC-B2060 | 90 | 850 | 1300 | 20 | 60 | 20 | 6 x 2,3 | 6 x 3.0 | 0,08 |
| GC-B2062 | 100 | 850 | 1300 | 20 | 62 | 36 | 8 x 3,5 | 6 x 2,8 | 0,59 |
| GC-B2562 | 90 | 850 | 1300 | 25 | 62 | 24 | 8 x 2,8 | 8 x 3,3 | 0,38 |
| GC-B3072 | 184 | 700 | 1100 | 30 | 72 | 27 | 10 x 2,5 | 10 x 3,3 | 0,54 |
| GC-B3580 | 270 | 600 | 950 | 35 | 80 | 31 | 12 x 3,5 | 12 x 3,3 | 0,74 |
| GC-B4090 | 387 | 550 | 850 | 40 | 90 | 33 | 12 x 4,1 | 14 x 3,8 | 0,92 |
| GC-B4393 | 400 | 550 | 850 | 43 | 93 | 36 | 14 x 4,5 | 10 x 3.0 | 1 |
| GC-B45100 | 558 | 500 | 800 | 45 | 100 | 36 | 14 x 4,6 | 14 x 3,8 | 1,31 |
| GC-B50110 | 720 | 425 | 675 | 50 | 110 | 40 | 14 x 5,6 | 18 x 4,4 | 1,74 |
| GC-B60130 | 1315 | 375 | 525 | 60 | 130 | 46 | 18 x 5,6 | 20 x 4,9 | 2,77 |
| GC-B60170 | 2500 | 275 | 425 | 60 | 170 | 90 | 20 x 7,5 | 18 x 4,4 | 6,5 |
| GC-B65170 | 2500 | 275 | 425 | 65 | 170 | 90 | 20 x 7,5 | 18 x 4,4 | 6,3 |
| GC-B70150 | 1656 | 300 | 475 | 70 | 150 | 51 | 20 x 6,9 | 20 x 4,9 | 4,16 |
| GC-B80170 | 2096 | 275 | 425 | 80 | 170 | 58 | 20 x 7,5 | 22 x 5,4 | 7.01 |
| GC-B90190 | 3468 | 250 | 375 | 90 | 190 | 64 | 20 x 8,0 | 25 x 5,4 | 8.2 |
| GC-B100215 | 5400 | 225 | 340 | 100 | 215 | 73 | 24 x 8,5 | 28 x 6,4 | 12,6 |
| GC-B120260 | 5932 | 185 | 275 | 120 | 260 | 86 | 28 x 10 | 32 x 7,4 | 23 |
| GC-B150320 | 17040 | 150 | 230 | 150 | 320 | 108 | 32 x 12 | 36 x 8,4 | 42 |
