Nhà Sản phẩmTổ hợp khóa không cần chìa khóaTải nặng 222kN.M Thiết bị khóa trục có độ dày 120mm Khớp nối không chìa

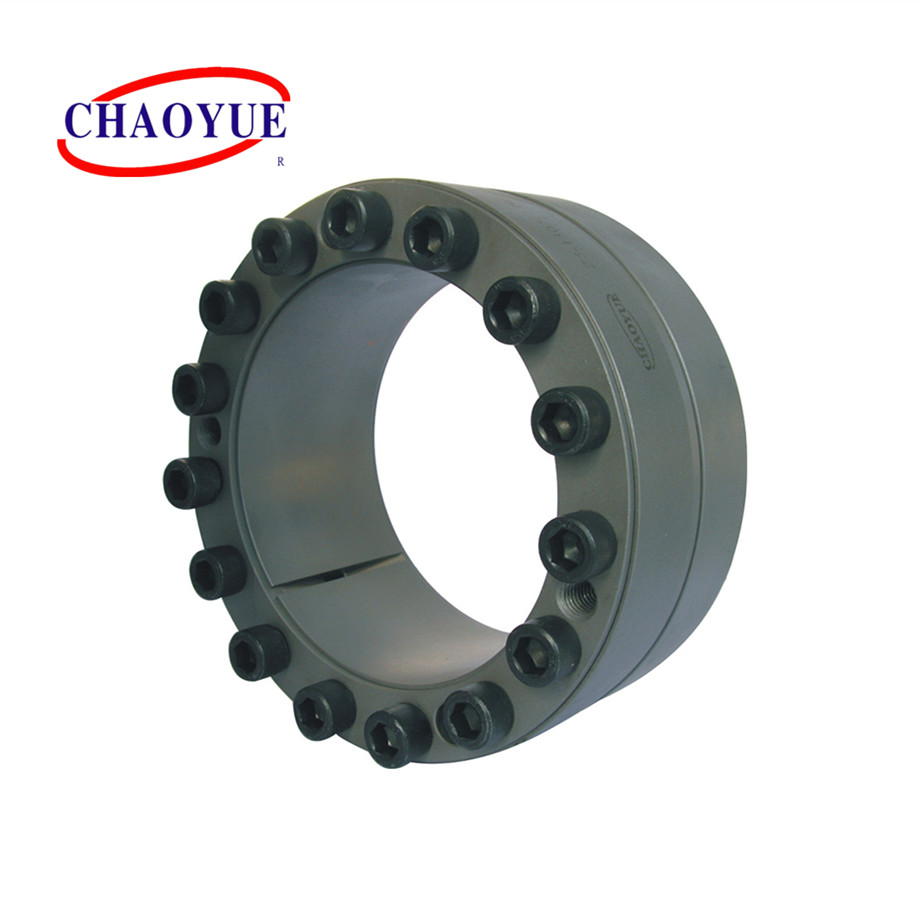

Heavy Load 222kN.M 120mm Thickness Shaft Locking Devices Keyless Coupling
Heavy Load 222kN.M 120mm Thickness Shaft Locking Devices Keyless Coupling Heavy Load 222kN.M 120mm Thickness Shaft Locking Devices Keyless Coupling

Tải nặng 222kN.M Thiết bị khóa trục có độ dày 120mm Khớp nối không chìa

Thông tin chi tiết sản phẩm:
Nguồn gốc: Thiểm Tây, Trung Quốc
Hàng hiệu: CHAOYUE
Số mô hình: Z5
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 chiếc
Giá bán: USD 60.00 - 2350.00 / pc
chi tiết đóng gói: Hộp carton hoặc hộp gỗ tùy thuộc vào kích thước của sản phẩm
Thời gian giao hàng: 2 - 5 tuần
Điều khoản thanh toán: T / T
Khả năng cung cấp: 500 chiếc mỗi tháng
Liên hệ với bây giờ

Thông tin chi tiết
Đường kính trong: 100 - 600 mm Đường kính ngoài: 145 - 710 mm
Độ dày: 65 - 200 mm Mô-men xoắn: 14,4 - 1380 kN.m
chớp: M12 - M27 Cân nặng: 4,1 - 170 kg
Làm nổi bật:

Thiết bị khóa trục 222kN.m

,

thiết bị khóa trục độ dày 120mm

,

khớp nối không chìa 222kN.m

Mô tả sản phẩm

Z5 Tải nặng Trục tiêu chuẩn Thiết bị lắp ráp khóa nguồn không cần chìa khóa

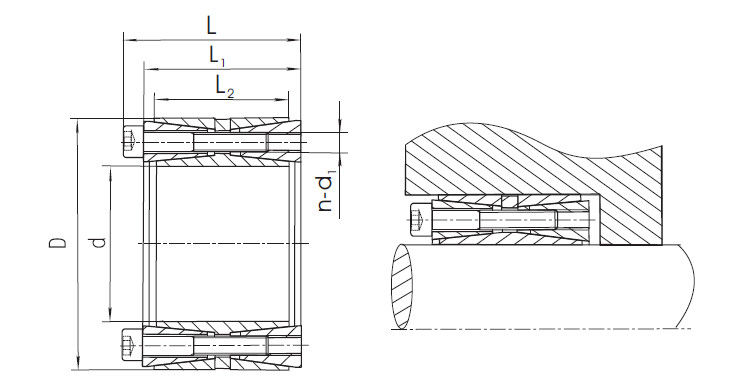

Gắn ví dụ



Tải nặng 222kN.M Thiết bị khóa trục có độ dày 120mm Khớp nối không chìa 0





Kích thước cơ bản [mm] Chớp Tải trọng định mức Áp lực lên trục
[N / mm2]		 Áp lực lên Trung tâm
[N / mm2]		 Mô-men xoắn của bu lông siết chặt
[Nm]		 Cân nặng
[Kilôgam]
d D L L1 L2 d1 n Lực dọc trục
[kN]		 Toruqe
[kN.m]
100 145 77 65 60 M12 10 288 14.4 192 132 145 4.1
110 155 77 65 60 M12 10 288 15,8 175 123 145 4.4
120 165 77 65 60 M12 12 346 20,8 192 139 145 4.8
130 180 86 74 68 M12 15 433 28.1 193 139 145 6,5
140 190 86 74 68 M12 18 519 36.3 214 157 145 7
150 200 86 74 68 M12 18 519 39 200 150 145 7.4
160 210 86 74 68 M12 21 606 48,5 219 167 145 7.8
170 225 95 81 75 M14 18 712 60,6 215 162 230 10
180 235 95 81 75 M14 18 712 64.1 203 155 230 10,6
190 250 108 94 88 M14 20 792 75,2 178 135 230 14.3
200 260 108 94 88 M14 24 950 95 203 156 230 15
210 275 120 104 98 M16 18 970 102 187 142 355 17,5
220 285 120 104 98 M16 18 990 109 183 141 355 19.8
240 305 120 104 98 M16 24 1318 158 222 176 355 21.4
250 315 120 104 98 M16 24 1340 167,5 215 170 355 22
260 325 120 104 98 M16 25 1370 173 215 172 355 23
280 355 144 126 120 M18 24 1590 222,5 188 149 485 35,2
300 375 144 126 120 M18 25 1650 248 183 146 485 37.4
320 405 162 142 135 M20 25 2140 344 192 152 690 51.3
340 425 162 142 135 M20 25 2140 365 181 144 690 54.1
360 455 187 165 158 M22 25 2670 480 176 139 930 75.4
380 475 187 165 158 M22 25 2670 508 166 133 930 79
400 495 187 165 158 M22 25 2670 535 158 128 930 82,8
420 515 187 165 158 M22 30 3200 673 181 147 930 86,5
450 555 204 180 172 M24 30 3700 832,5 175 142 1200 112
480 585 204 180 172 M24 32 3950 948 175 143 1200 119
500 605 204 180 172 M24 32 3950 988 168 139 1200 123
530 640 227 200 190 M27 30 4320 1145 157 130 1600 151
560 670 227 200 190 M27 30 4320 1210 148 124 1600 160
600 710 227 200 190 M27 32 4610 1380 147 124 1600 170
