Trung Quốc Ly hợp một chiều Overrunning nhà sản xuất

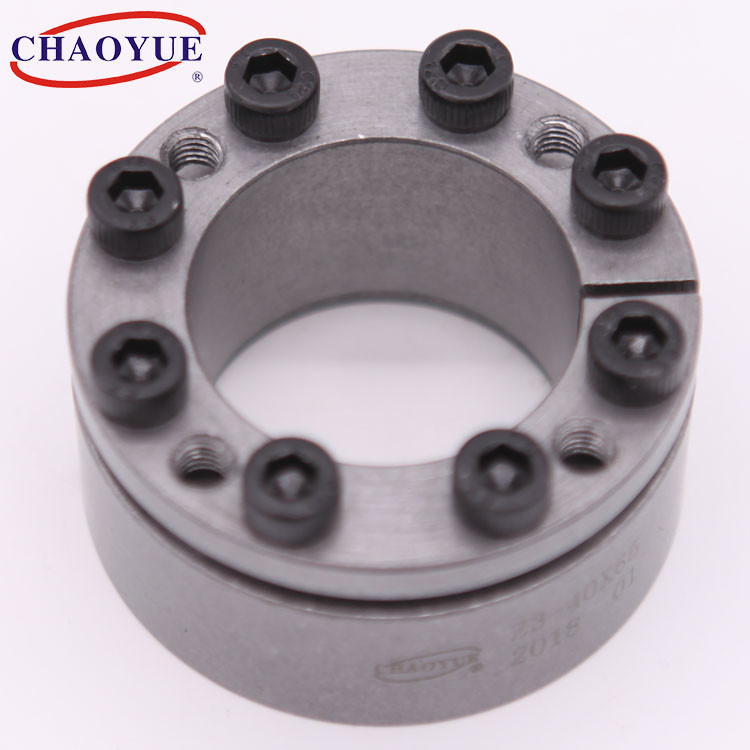

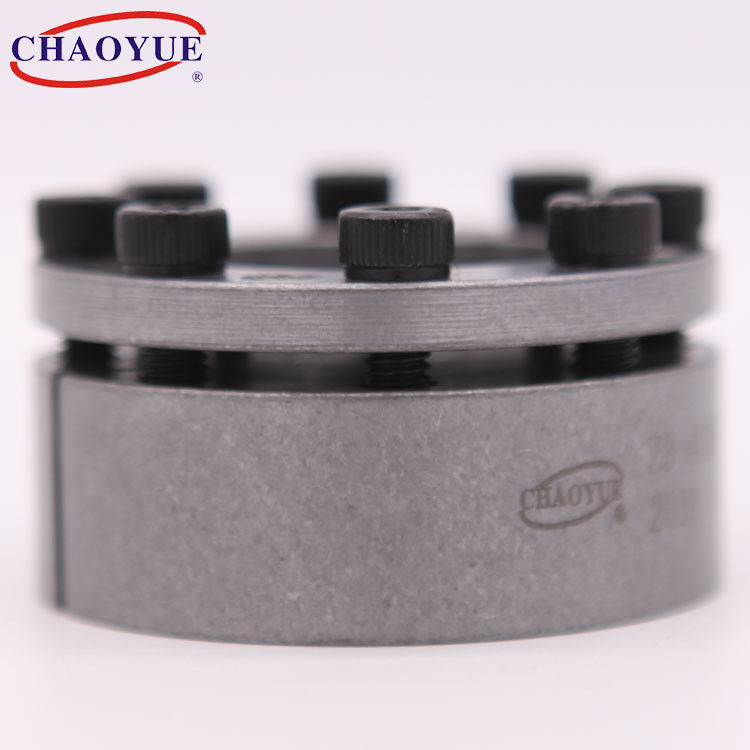

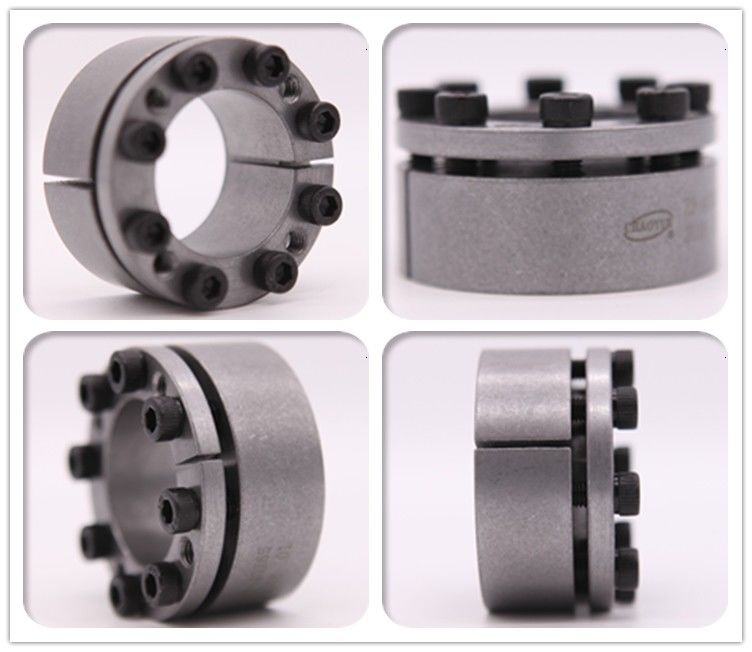

Kích thước lỗ khoan 150mm Chiều dài 37mm Khớp nối trục không khóa để kết nối trục

Thông tin chi tiết sản phẩm:
Nguồn gốc: Thiểm Tây, Trung Quốc
Hàng hiệu: CHAOYUE
Số mô hình: Z3
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 chiếc
Giá bán: USD 1.00 - 50.00 / pc
chi tiết đóng gói: Hộp carton hoặc hộp gỗ tùy thuộc vào kích thước của sản phẩm
Thời gian giao hàng: 1 - 3 tuần
Điều khoản thanh toán: T / T
Khả năng cung cấp: 1000 chiếc mỗi tháng

Thông tin chi tiết

Kích thước lỗ khoan: 20 - 150 mm Đường kính ngoài: 47 - 200 mm
Độ dày: 31 - 65 mm Cân nặng: 0,29 - 6,7 kg
Toruqe: 0,3 - 28,5 kN.m Ứng dụng: Máy móc công nghiệp, kết nối trục
Điểm nổi bật:

Khớp nối trục không chìa có kích thước lỗ 150mm

,

khớp nối trục không chìa có chiều dài 37mm

,

khóa trục côn có kích thước lỗ 150mm

Mô tả sản phẩm

Gắn ví dụ

Kích thước lỗ khoan 150mm Chiều dài 37mm Khớp nối trục không khóa để kết nối trục 0

Kích thước cơ bản [mm] Chớp Tải trọng định mức Áp lực lên trục
[N / mm2]
Áp lực lên Trung tâm
[N / mm2]
Mô-men xoắn của bu lông siết chặt
[Nm]
Cân nặng
[Kilôgam]
d D L L1 L2 d1 n Lực dọc trục
[kN]
Toruqe
[kN.m]
20 47 37 31 22 M6 4 30 0,3 287 90 17 0,29
22 47 37 31 22 M6 4 30 0,33 260 90 17 0,27
25 50 37 31 22 M6 5 35 0,44 287 106 17 0,3
28 55 37 31 22 M6 5 35 0,49 256 96 17 0,36
30 55 37 31 22 M6 5 35 0,53 239 96 17 0,34
35 60 37 31 22 M6 6 45 0,81 246 106 17 0,38
40 65 37 31 22 M6 6 45 0,94 215 98 17 0,41
45 75 46 38 25 M8 6 80 1,86 283 134 41 0,7
50 80 46 38 25 M8 6 80 2,07 255 128 41 0,76
55 85 46 38 25 M8 7 90 2,54 270 138 41 0,82
60 90 46 38 25 M8 7 90 2,77 247 130 41 0,88
65 95 46 38 25 M8 số 8 105 3.58 261 141 41 0,94
70 110 60 50 33 M10 7 140 5.1 244 128 83 2.1
75 115 60 50 33 M10 7 140 5,46 228 119 83 2,2
80 120 60 50 33 M10 7 140 5,85 214 112 83 2.3
85 125 60 50 33 M10 số 8 175 7.45 230 129 83 2,4
90 130 60 50 33 M10 số 8 175 7.9 217 124 83 2,6
95 135 60 50 33 M10 10 205 9,9 257 149 83 2,7
100 145 68 58 41 M10 10 220 11 192 114 83 3.7
105 150 68 58 41 M10 10 220 11,55 210 114 83 3,9
110 155 68 58 41 M10 10 220 12.1 175 107 83 4
120 165 68 58 41 M10 12 260 15,7 192 120 83 4.3
125 170 68 58 41 M12 10 320 17,5 189 120 145 4.8
130 180 68 58 41 M12 10 320 20,7 188 120 145 5.9
140 190 68 58 41 M12 10 320 22,5 175 114 145 6,3
150 200 77 65 45 M12 12 380 28,5 196 130 145 6,7
