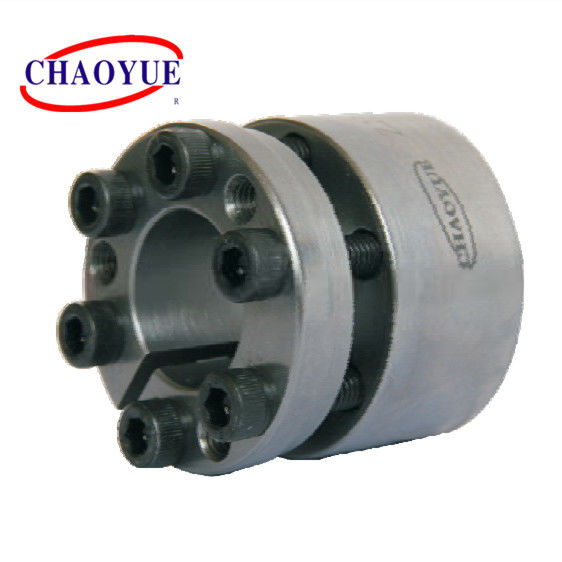

Lắp ráp khóa không cần chìa khóa M14 Bolt

Thông tin chi tiết sản phẩm:
Nguồn gốc:	Thiểm Tây, Trung Quốc
Hàng hiệu:	CHAOYUE
Số mô hình:	Z23
Thanh toán:
Số lượng đặt hàng tối thiểu:	5 PC
Giá bán:	USD 10.00 - 113.00 / pc
chi tiết đóng gói:	Hộp carton hoặc hộp gỗ tùy thuộc vào kích thước của sản phẩm
Thời gian giao hàng:	1 - 3 tuần
Điều khoản thanh toán:	T / T
Khả năng cung cấp:	500 chiếc mỗi tháng

Liên hệ với bây giờ

Thông tin chi tiết
Đường kính trong:	19-180 mm	Đường kính ngoài:	47 - 235 mm
Độ dày:	39 - 84 mm	Mô-men xoắn:	0,54 - 50,4 kN.m
chớp:	M6 - M14	Cân nặng:	0,35 - 13,68 kg
Làm nổi bật:	Lắp ráp khóa không chìa 235mm OD , Lắp ráp khóa không chìa M14 Bolt , ống nối mở rộng bu lông M14

Mô tả sản phẩm

Thiết bị khóa nguồn Z23 Lắp ráp khóa cho máy thực phẩm

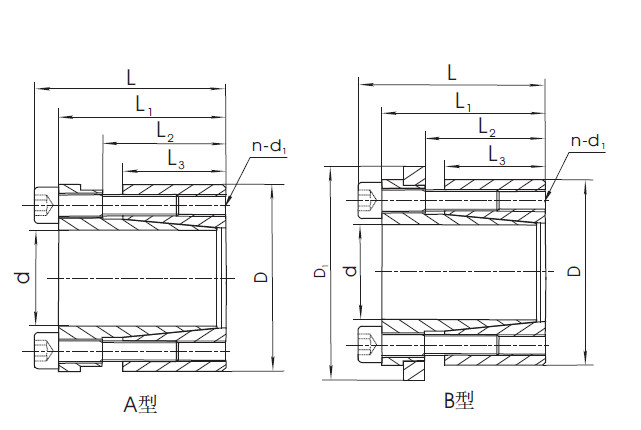

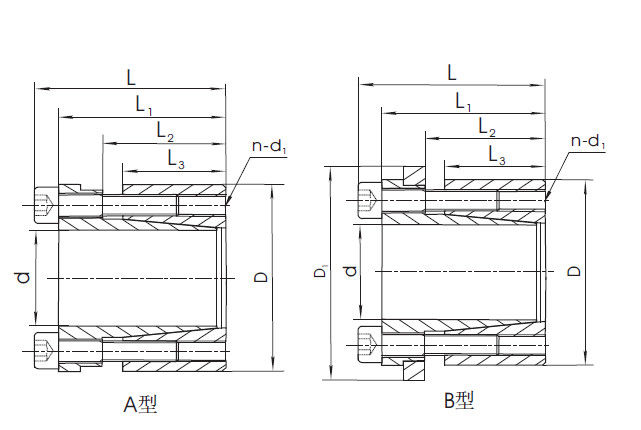

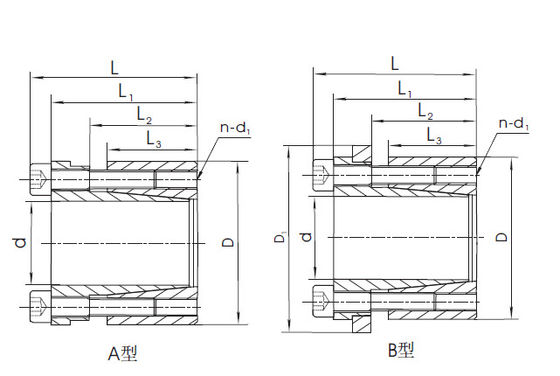

Gắn ví dụ

Kích thước cơ bản [mm]							Chớp		Tải trọng định mức		Mô-men xoắn của bu lông siết chặt [Nm]	Cân nặng [Kilôgam]
d	D	L	L₁	L₂	L₃	D₁	d₁	n	Lực dọc trục [kN]	Mô-men xoắn [kN · m]	Mô-men xoắn của bu lông siết chặt [Nm]	Cân nặng [Kilôgam]
19	47	45	39	30	26	53	M6	6	54	0,54	17	0,35
20	47	45	39	30	26	53	M6	6	54	0,6	17	0,36
22	47	45	39	30	26	53	M6	6	54	0,6	17	0,44
24	50	45	39	30	26	56	M6	6	54	0,65	17	0,47
25	50	45	39	30	26	56	M6	6	54	0,68	17	0,48
28	55	45	39	30	26	61	M6	6	54	0,78	17	0,55
30	55	45	39	30	26	61	M6	6	54	0,82	17	0,76
32	60	45	39	30	26	66	M6	9	82	1,31	17	0,79
35	60	45	39	30	26	66	M6	9	82	1,44	17	0,81
38	65	45	39	30	26	71	M6	9	82	1.52	17	0,87
40	65	45	39	30	26	71	M6	9	82	1,64	17	0,94
42	75	55	47	35	30	81	M8	6	101	2,13	41	1,02
45	75	55	47	35	30	81	M8	6	101	2,28	41	1,06
48	80	55	47	35	30	86	M8	6	101	2,43	41	1,7
50	80	55	47	35	30	86	M8	6	101	2,53	41	1,76
55	85	55	47	35	30	91	M8	9	152	4,18	41	1,89
60	90	55	47	35	30	96	M8	9	152	4,56	41	1,98
65	95	55	47	35	30	101	M8	9	152	4,96	41	2,15
70	110	77	67	46	40	116	M10	7	186	6,5	83	2,24
75	115	77	67	46	40	121	M10	7	186	7	83	3.07
80	120	77	67	46	40	126	M10	7	186	7.4	83	3,35
85	125	77	67	46	40	131	M10	số 8	213	9	83	3,59
90	130	77	67	46	40	136	M10	số 8	213	9,6	83	5,04
95	135	77	67	46	40	141	M10	10	267	12,6	83	5,38
100	145	89	77	52	46	151	M12	7	270	13.3	145	5,81
110	155	89	77	52	46	161	M12	7	270	14,7	145	6,06
120	165	89	77	52	46	171	M12	số 8	309	18.4	145	7.61
130	180	89	77	52	46	186	M12	10	342	20,5	145	8,32
140	190	98	84	59	51	196	M14	số 8	373	26.1	230	9.56
150	200	98	84	59	51	206	M14	10	467	35.1	230	10,15
160	210	98	84	59	51	216	M14	10	467	37.4	230	11,23
170	225	98	84	59	51	231	M14	12	560	47,6	230	12,45
180	235	98	84	59	51	241	M14	12	560	50.4	230	13,68
