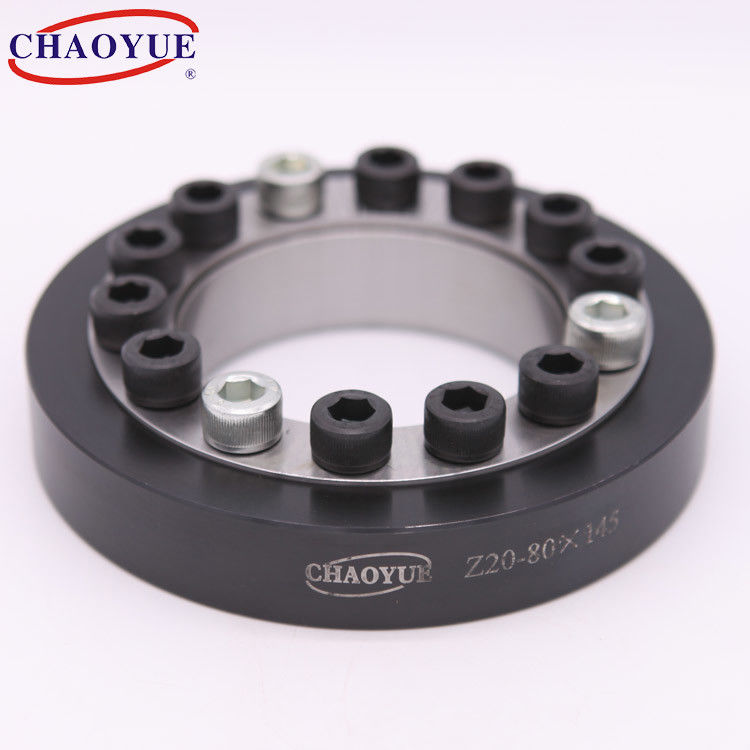

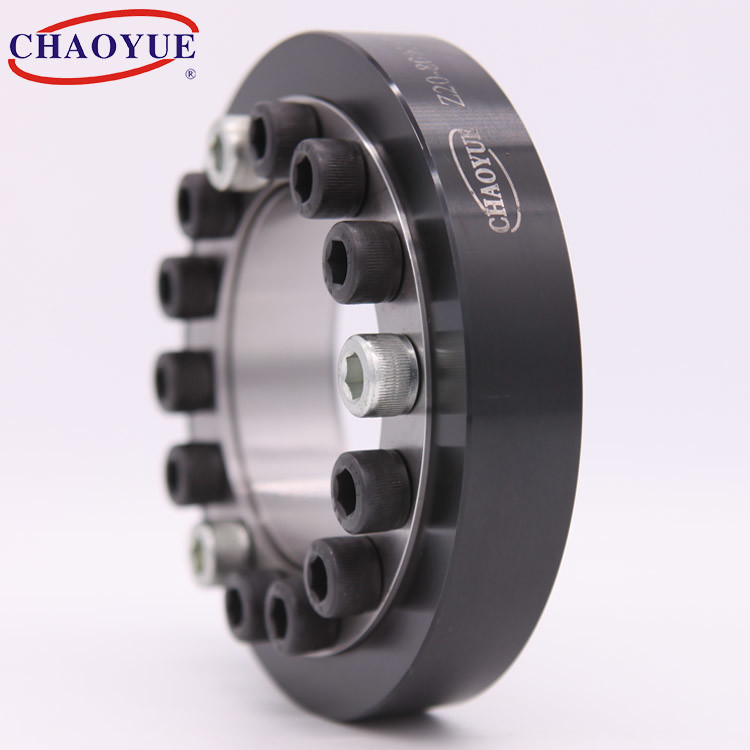

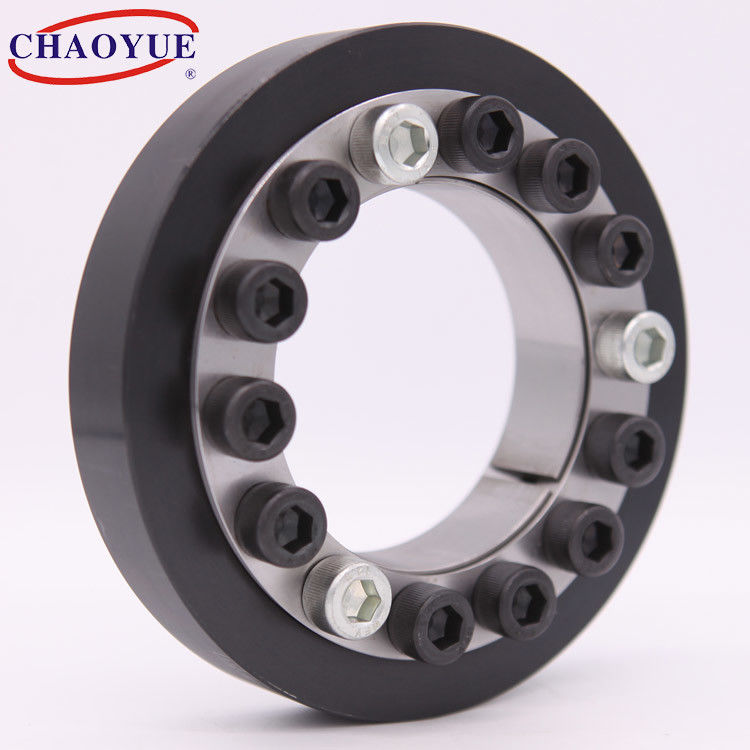

160mm Inner Diameter Sleeve Expansion Joint

Khớp mở rộng tay áo có đường kính bên trong 160mm

Thông tin chi tiết sản phẩm:
Nguồn gốc:	Thiểm Tây, Trung Quốc
Hàng hiệu:	CHAOYUE
Số mô hình:	Z20
Thanh toán:
Số lượng đặt hàng tối thiểu:	1 chiếc
Giá bán:	USD 10.00 - 105.00 / pc
chi tiết đóng gói:	Hộp carton hoặc hộp gỗ tùy thuộc vào kích thước của sản phẩm
Thời gian giao hàng:	1 - 3 tuần
Điều khoản thanh toán:	T / T
Khả năng cung cấp:	500 chiếc mỗi tháng

Liên hệ với bây giờ

Thông tin chi tiết
Đường kính trong:	25 - 160 mm	Đường kính ngoài:	60 - 260 mm
Độ dày:	20 - 38 mm	Mô-men xoắn:	0,19 - 23 kN.m
chớp:	M6 - M12	Cân nặng:	0,37 - 9,2 kg
Làm nổi bật:	160mm Khe co giãn tay áo đường kính trong , Khe co giãn tay áo đường kính ngoài 260mm , Ống lót không then hoa đường kính trong 160mm

Mô tả sản phẩm

Thiết bị khóa phần tử kẹp trục kết nối cơ khí Z20

Gắn ví dụ

Kích thước cơ bản [mm]						Chớp		Tải trọng định mức		Mô-men xoắn của bu lông siết chặt [Nm]	Cân nặng [Kilôgam]
d	dw	D	L	L₁	L₂	d₁	n	Mô-men xoắn [kN · m]	Lực dọc trục [kN]	Mô-men xoắn của bu lông siết chặt [Nm]	Cân nặng [Kilôgam]
25	18	60	26	20	17	M6	9	0,19	21	17	0,37
25	20	60	26	20	17	M6	9	0,255	25	17	0,37
30	20	65	26	20	17	M6	9	0,205	20	17	0,42
30	22	65	26	20	17	M6	9	0,27	24	17	0,42
30	24	65	26	20	17	M6	9	0,34	28	17	0,42
35	25	72	26	20	17	M6	12	0,365	29	17	0,48
35	28	72	26	20	17	M6	12	0,49	35	17	0,48
35	30	72	26	20	17	M6	12	0,585	39	17	0,48
40	30	78	26	20	17	M6	15	0,555	37	17	0,54
40	32	78	26	20	17	M6	15	0,59	37	17	0,54
40	34	78	26	20	17	M6	15	0,71	42	17	0,54
40	35	78	26	20	17	M6	15	0,77	44	17	0,54
45	35	92	32	24	20	M8	12	0,96	55	41	0,92
45	36	92	32	24	20	M8	12	1,03	57	41	0,92
45	38	92	32	24	20	M8	12	1,2	63	41	0,92
50	38	98	32	24	20	M8	12	1,01	53	41	1
50	40	98	32	24	20	M8	12	1.16	58	41	1
50	42	98	32	24	20	M8	12	1,32	63	41	1
55	42	105	32	24	20	M8	14	1,33	63	41	1.1
55	45	105	32	24	20	M8	14	1.59	70	41	1.1
55	48	105	32	24	20	M8	14	1,88	78	41	1.1
60	48	110	32	24	20	M8	14	1,6	67	41	1,2
60	50	110	32	24	20	M8	14	1,78	71	41	1,2
60	52	110	32	24	20	M8	14	1,89	73	41	1,2
70	55	138	38	28	24	M10	14	2,93	106	83	2.3
70	58	138	38	28	24	M10	14	3,37	116	83	2.3
70	60	138	38	28	24	M10	14	3,69	123	83	2.3
80	62	145	38	28	24	M10	14	3,14	101	83	2,4
80	65	145	38	28	24	M10	14	3.57	110	83	2,4
80	68	145	38	28	24	M10	14	4.02	118	83	2,4
80	70	145	38	28	24	M10	14	4,35	124	83	2,4
90	70	160	38	28	24	M10	16	4.09	117	83	2,8
90	75	160	38	28	24	M10	16	4,89	130	83	2,8
90	78	160	38	28	24	M10	16	5,42	139	83	2,8
100	78	180	45	33	26	M12	14	5,98	153	145	3.8
100	80	180	45	33	26	M12	14	6,37	159	145	3.8
100	82	180	45	33	26	M12	14	6,49	158	145	3.8
100	85	180	45	33	26	M12	14	7.16	168	145	3.8
110	85	190	45	33	26	M12	14	6.18	145	145	4.1
110	88	190	45	33	26	M12	14	6,8	154	145	4.1
110	90	190	45	33	26	M12	14	7.24	160	145	4.1
110	95	190	45	33	26	M12	14	8,38	176	145	4.1
120	95	205	45	33	26	M12	16	8.25	173	145	4,7
120	100	205	45	33	26	M12	16	9,45	189	145	4,7
120	105	205	45	33	26	M12	16	10,74	204	145	4,7
140	110	230	50	38	34	M12	22	12,86	233	145	7.4
140	115	230	50	38	34	M12	22	14.44	251	145	7.4
140	120	230	50	38	34	M12	22	16,14	269	145	7.4
160	125	260	50	38	34	M12	26	17,13	274	145	9.2
160	130	260	50	38	34	M12	26	18,99	292	145	9.2
160	135	260	50	38	34	M12	26	20,94	310	145	9.2
160	140	260	50	38	34	M12	26	23	328	145	9.2
