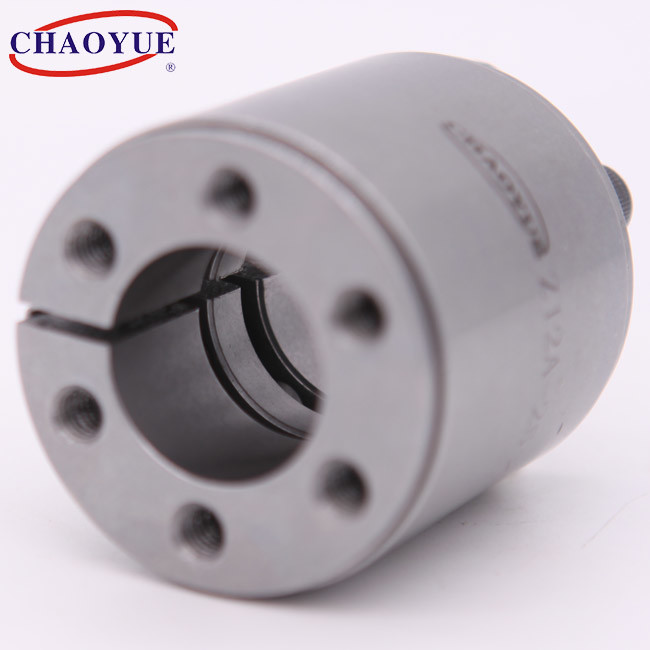

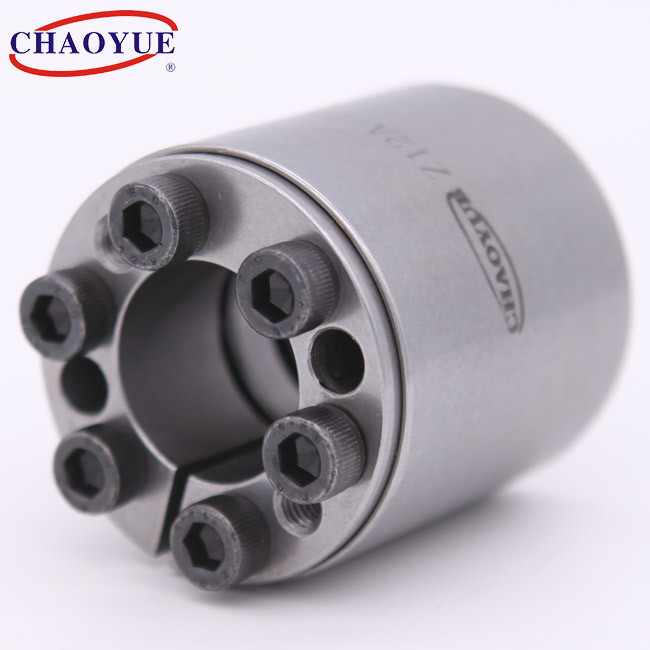

124mm Thickness Keyless Locking Assembly

Cụm khóa không cần chìa có độ dày 124mm

Thông tin chi tiết sản phẩm:
Nguồn gốc:	Thiểm Tây, Trung Quốc
Hàng hiệu:	CHAOYUE
Số mô hình:	Z12C
Thanh toán:
Số lượng đặt hàng tối thiểu:	1 chiếc
Giá bán:	USD 30.00 - 1500.00 / pc
chi tiết đóng gói:	Hộp carton hoặc hộp gỗ tùy thuộc vào kích thước của sản phẩm
Thời gian giao hàng:	1 - 3 tuần
Điều khoản thanh toán:	T / T
Khả năng cung cấp:	500 chiếc mỗi tháng

Liên hệ với bây giờ

Thông tin chi tiết
Đường kính trong:	70 - 600 mm	Đường kính ngoài:	110 - 695 mm
Độ dày:	60 - 155 mm	Mô-men xoắn:	4,25 - 731,6 kN.m
chớp:	M10 - M22	Cân nặng:	2,3 - 108 kg
Làm nổi bật:	Độ dày 124mm Cụm khóa không chìa , Cụm khóa không chìa ID 220mm , Thiết bị khóa trục không chìa có độ dày 124mm

Mô tả sản phẩm

Thiết bị lắp ráp khóa không cần chìa khóa truyền mô-men xoắn Z12C

Gắn ví dụ

Kích thước cơ bản [mm]					Chớp		Tải trọng định mức		Áp lực lên trục [N / mm²]	Áp lực lên Trung tâm [N / mm²]	Mô-men xoắn của bu lông siết chặt [Nm]	Cân nặng [Kilôgam]
d	D	L	L₁	L₂	d₁	n	Lực dọc trục [kN]	Mô-men xoắn [kN · m]	Áp lực lên trục [N / mm²]	Áp lực lên Trung tâm [N / mm²]	Mô-men xoắn của bu lông siết chặt [Nm]	Cân nặng [Kilôgam]
70	110	70	60	50	M10	số 8	121	4,25	115	64	49	2.3
80	120	70	60	50	M10	10	152	6.1	125	73	49	2,5
90	130	70	60	50	M10	11	167	7,5	122	74	49	2,7
100	145	82	70	60	M12	10	177	8,81	97	60	69	4.1
110	155	82	70	60	M12	10	177	9,74	89	56	69	4.4
120	165	82	70	60	M12	11	193	11,6	89	58	69	4.8
130	180	91	79	65	M12	14	247	16.06	93	61	69	6,3
140	190	91	79	65	M12	15	264	18,5	93	62	69	6.6
150	200	91	79	65	M12	15	264	19,86	87	59	69	7.8
160	210	91	79	65	M12	16	290	23,27	87	60	69	9.4
170	225	106	92	78	M14	15	363	30,87	92	63	108	10,7
180	235	106	92	78	M14	15	363	32,75	87	60	108	11.3
190	250	116	102	88	M14	16	387	36,8	78	50	108	14,6
200	260	116	102	88	M14	18	484	48,45	92	59	108	15.3
220	285	124	108	96	M16	15	505	55,57	83	54	168	20,2
240	305	124	108	96	M16	20	673	80,75	100	67	168	21,8
260	325	124	108	96	M16	21	705	91,67	97	66	168	23.4
280	355	130	110	96	M20	15	877	122,8	114	75	369	30
300	375	130	110	96	M20	15	887	133	106	72	369	31,2
320	405	156	136	124	M20	20	1181	189	102	67	369	48
340	425	156	136	124	M20	20	1181	200,8	96	64	369	51
360	455	177	155	140	M22	20	1455	262	98	62	495	69
380	475	177	155	140	M22	20	1455	277,7	93	60	495	73
400	495	177	155	140	M22	22	1595	319	97	65	495	76
420	515	177	155	140	M22	24	1751	367,8	100	68	495	80
440	535	177	155	140	M22	24	Năm 1952	429,5	98	73	550	81
460	555	177	155	140	M22	24	Năm 1952	448.4	94	70	550	85
480	575	177	155	140	M22	25	2040	489,7	94	70	550	88
500	595	177	155	140	M22	25	2040	508	90	68	550	91
520	615	177	155	140	M22	28	2273	591	97	73	550	95
540	635	177	155	140	M22	28	2273	614	93	71	550	98
560	655	177	155	140	M22	30	2437	682,6	96	74	550	101
580	675	177	155	140	M22	30	2437	707.4	93	72	550	104
600	695	177	155	140	M22	30	2437	731,6	90	70	550	108
